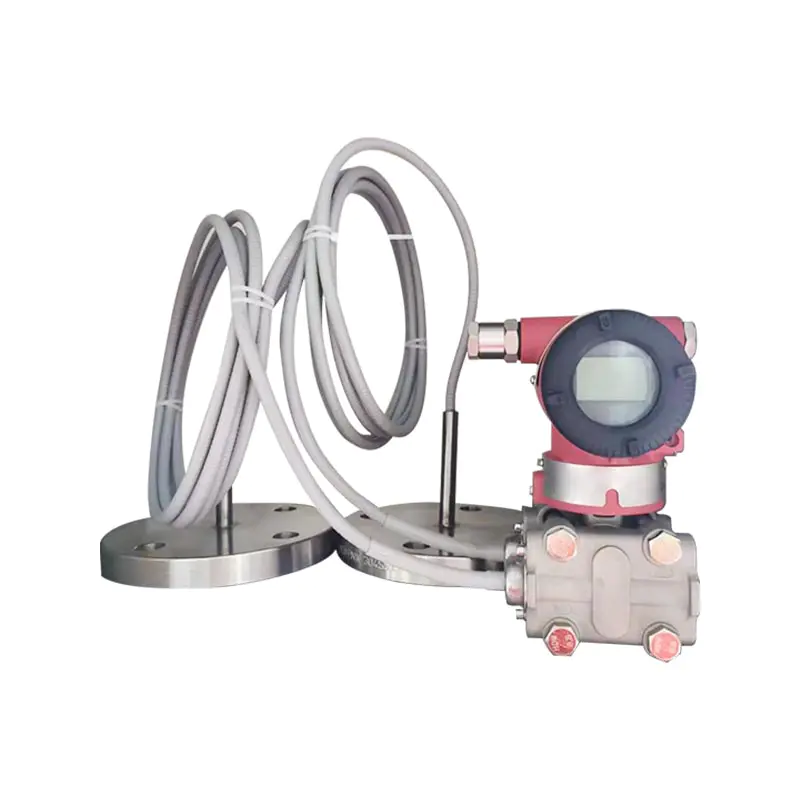

XG3051DP Differensialtrykk fjernsender

Q1: Hva er hovedformålet med XG3051DP-fjernsenderen med dobbel flens for måling?
A: Brukes hovedsakelig for å måle differensialtrykk; brukes ofte til å måle væskenivå, strømningshastighet og middels tetthet i lukkede tanker. Dobbel flens kapillær isolasjonsstruktur, egnet for høy viskositet, enkel krystallisering, sterk korrosjon og høytemperaturmedier, for å unngå middels blokkering og korrosjon av sensorkroppen, utgang 4-20mA HART, og grensesnitt med DCS/PLC-system.
Q2: Hva er årsakene til unøyaktig nullpunkt og numerisk drift etter installasjon av dobbel flens?
Sv: Drift kan være forårsaket av temperaturendringer i miljøet, kapillærkompresjon, membranskalering og krystallisering og feilaktige migrasjonsparameterinnstillinger. Etter installasjon må nullpunktsmigrering på stedet utføres; Unngå klemning og bøyning av kapillærer med liten radius; Når driftstemperaturen endres betydelig, øk instrumentdempingen på passende måte.
Q3: Hvordan velge materialet til flensmembranen?
A: 316L rustfritt stål er valgt for normale arbeidsforhold; Etsende medier kan velges fra Hastelloy-legering og tantalfilm. Når du legger inn en bestilling, oppgi mediumnavn, temperatur og trykk for enkel matching av membran og kapillærfyllingsvæske.
Q4: Hva er tabuer for å installere kapillærrør?
A: Kutting eller hard bøyning av kapillærrør er ikke tillatt; minste bøyeradius er > 50 mm, og de kan ikke klemmes eller støtes. Kapillærrøret er fylt med tetningsvæske inni. Når det er skadet og lekker, vil instrumentet svikte direkte og kan ikke repareres på stedet.

Behandle tilkoblingsinstruksjoner for ensidig videresending uten videresendingsflenser

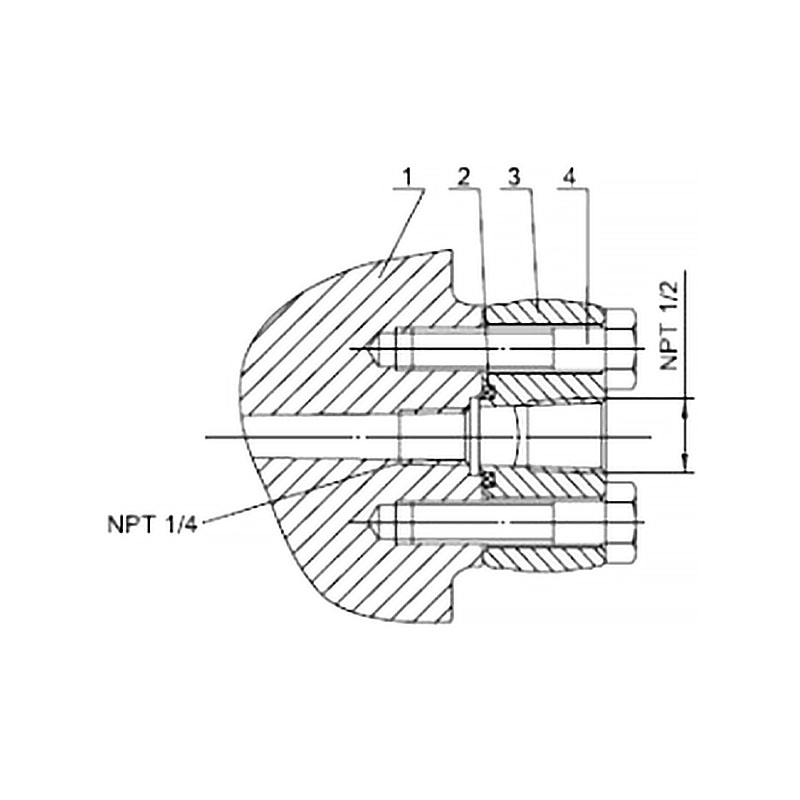

1/2-NPT elliptisk flens i rustfritt stål (kode 1)		1. Trykkkammerflens
		2. O-ring tetning
		3. NPT 1/2 elliptisk flenstilkobling
		4. Bolt

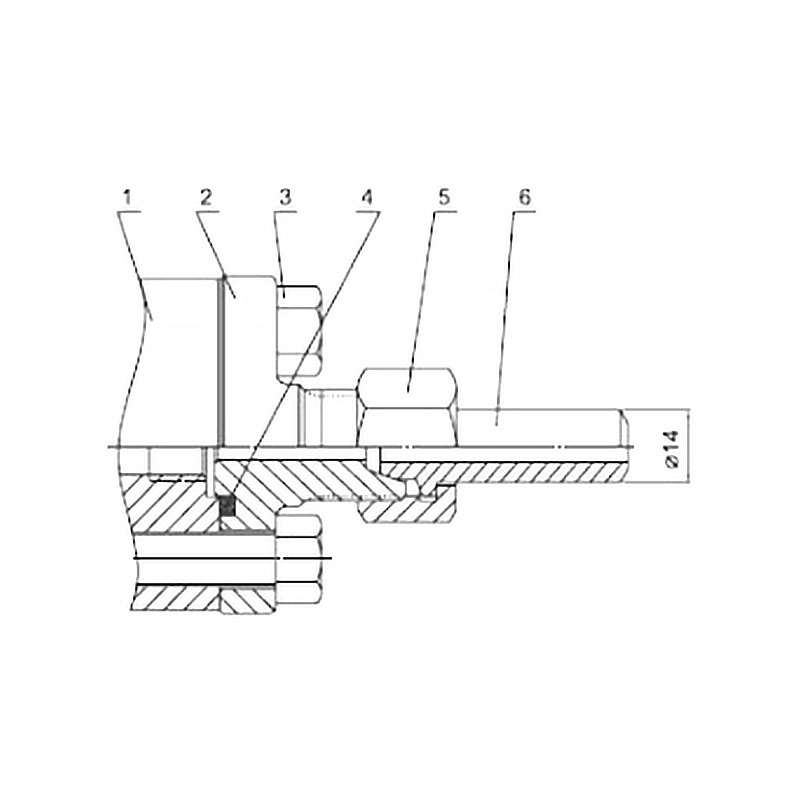

M20x1,5 T-kontakt i rustfritt stål (kode 2)		1. Trykkkammerflens
		2. M20×1,5 T-formet utvendig gjenget beslag
		3. Bolt
		4. O-ring
		5. M20×1,5 mutter
		6. Trykk innføringsrør

Måleparametere: Differensialtrykk, væskenivå

Minimumsrekkevidden til fjernsenderen bør være den største verdien mellom minimumsområdene i tabell 1 og tabell 2.
Det justerbare området skal ikke være mindre enn minimumsområdet. Maksimal rekkevidde for fjernsenderen skal være den minste verdien mellom maksimal rekkevidde for senderkroppen og merketrykket til nivåflensen.

Utgangssignal
2-leder, 4–20 mA DC HART-utgang, digital kommunikasjon; HART-protokollen er lagt over 4–20 mA DC-signalet.
Utgangssignalgrenser: Imin = 3,9 mA, Imax = 20,5 mA

Dempningskonstanten til forsterkerkomponenten er 0,1 s; tidskonstanten til sensoren og fjerntetningsflensen varierer fra 0,2 ~ 6 s, avhengig av sensorområdet, rekkeviddeforholdet, kapillærlengden og viskositeten til fyllevæsken.
Den ekstra justerbare tidskonstanten varierer fra 0,1 ~ 60 s.

Senderhuset kan festes i alle posisjoner. Den optimale installasjonsbetingelsen er å holde prosessflensakselen vertikal. Posisjonsavvik vil forårsake en korrigerbar nullforskyvning. Det elektroniske huset kan roteres opptil 360°, og settskruen kan feste det i enhver vinkelposisjon.
Den eksterne tetningsflensen kobles til en tilhørende flens som samsvarer med ANSI/DIN-standarder. Motflensen skal være utstyrt med en myk pakning og monteringsbolter og muttere (bolter og muttere er valgfrie for brukere).
For doble fjernforseglingstransmittere skal kapillærenhetene og fjerntningsflensene installeres i et miljø med samme omgivelsestemperatur så langt som mulig.
Minste bøyeradius for kapillæren er 75 mm. Kveiling er strengt forbudt!

Miljøforhold

Prosessmiddelgrense temperaturgrense
Middels temperatur: -30~400°C

Merk: Spesiell oppmerksomhet bør rettes mot alle verdier som overskrider temperatur- og trykkområdet ovenfor; disse kan møtes gjennom
spesiell design.

Strøm- og belastningsforhold
Strømforsyningsspenningen er 24V
R≤(Us-12V) /Imax kQ 2
hvor Imax = 23 mA
Maksimal strømforsyningsspenning: 42VDC
Minimum strømforsyningsspenning: 12VDC, 15VDC (bakgrunnsbelyst LCD-skjerm)
Belastningsområde for digital kommunikasjon: 250~600Q

Merk: (1) Et ytelsesnivåbeskrivelse: Under testing er ytelsen normal innenfor de tekniske spesifikasjonsgrensene.
(2) B Ytelsesnivå Beskrivelse: Under testing reduseres eller forsvinner funksjoner eller ytelse midlertidig, men kan gjenopprette av seg selv; faktiske driftsforhold, lagring og data forblir uendret.

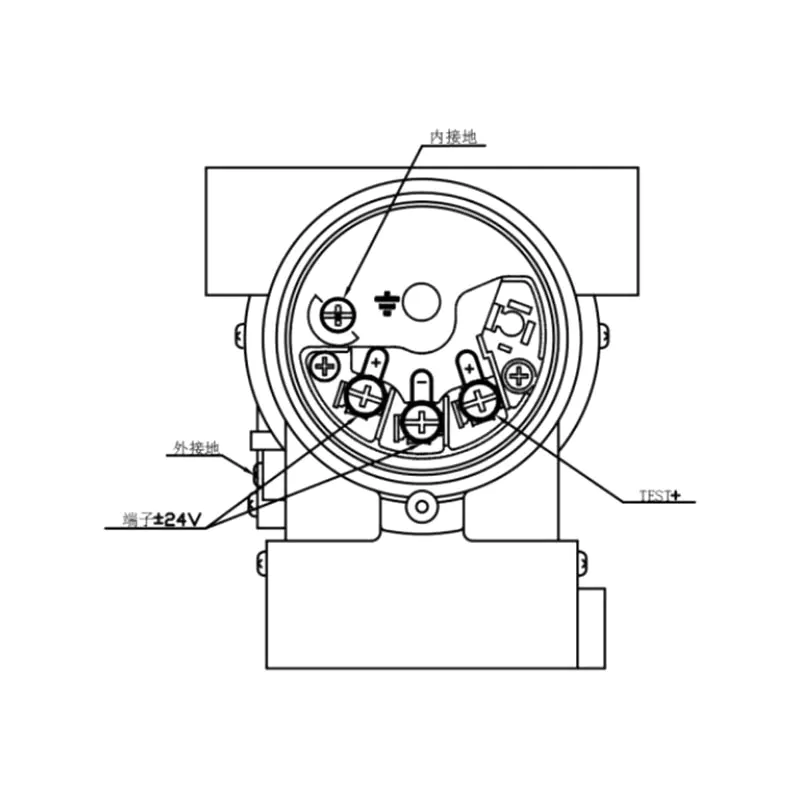

Figur 5: Elektrisk tilkoblingsdiagram

Merk: Hurtiggrensesnittfunksjonen tilsvarer signalterminalen.

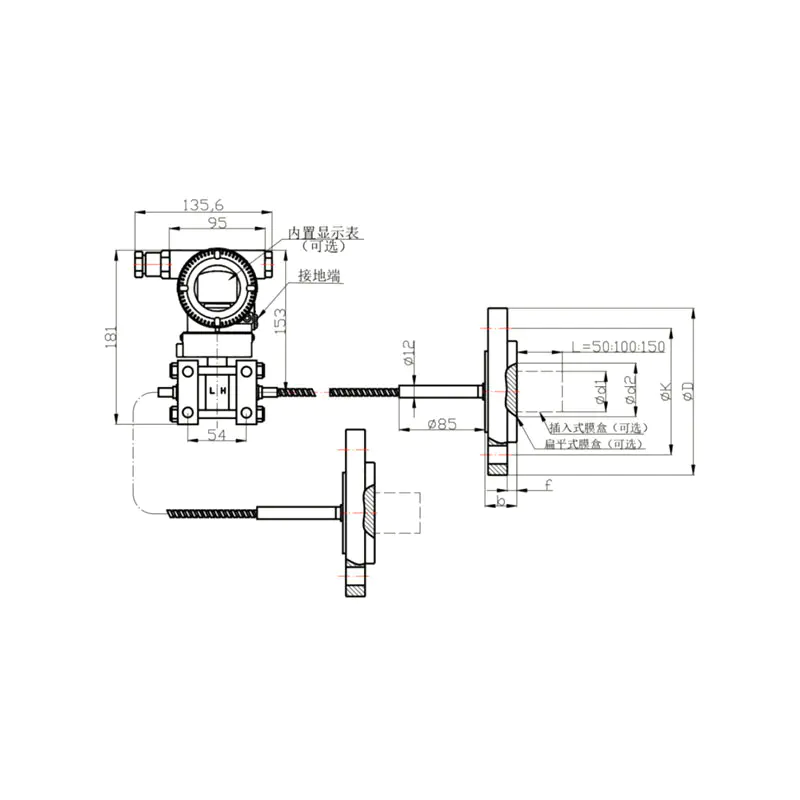

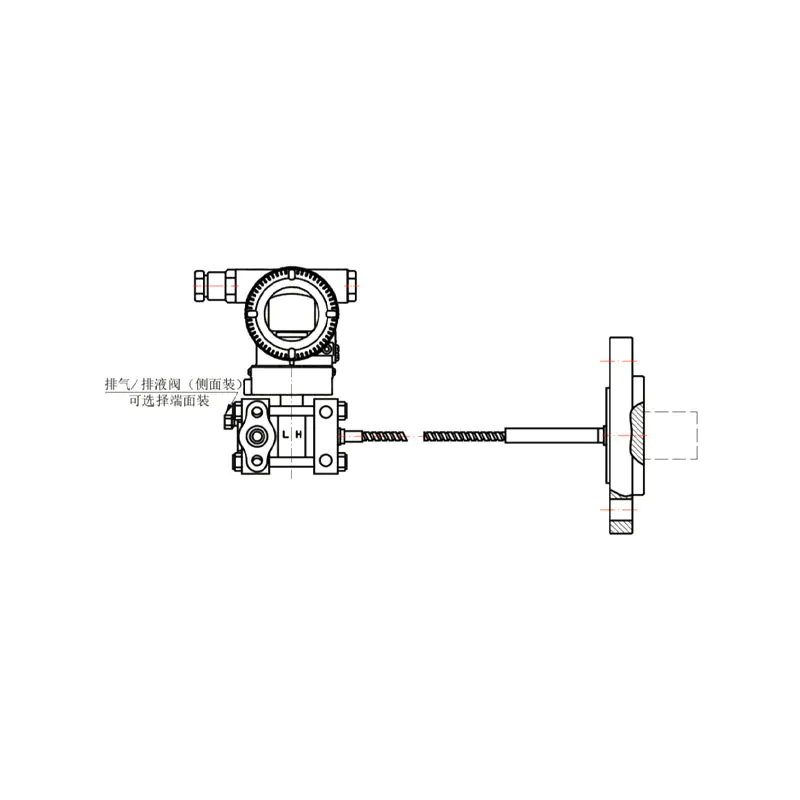

Tegning 1: Grunnleggende type dobbeltsidig differensialtrykk Ekstern tetningstegning Tegning	Tegning 2: Grunnleggende type Enkeltsidig differensialtrykk Ekstern tetningstegning Tegning

Merk:
(1) Den enkeltsidige, grunnleggende typen differensialtrykk-fjerntetning kan installeres på enten høytrykkssiden eller lavtrykksiden av senderkroppen.
(2) Installasjonsmetoden for transmitterhuset for ensidig eller dobbeltsidig basistype differensialtrykk-fjerntetning er den samme som for XG3051DP-serien differensialtrykktransmitter.

Merk:Usercanoptionallyequipinsaatonbosannut.

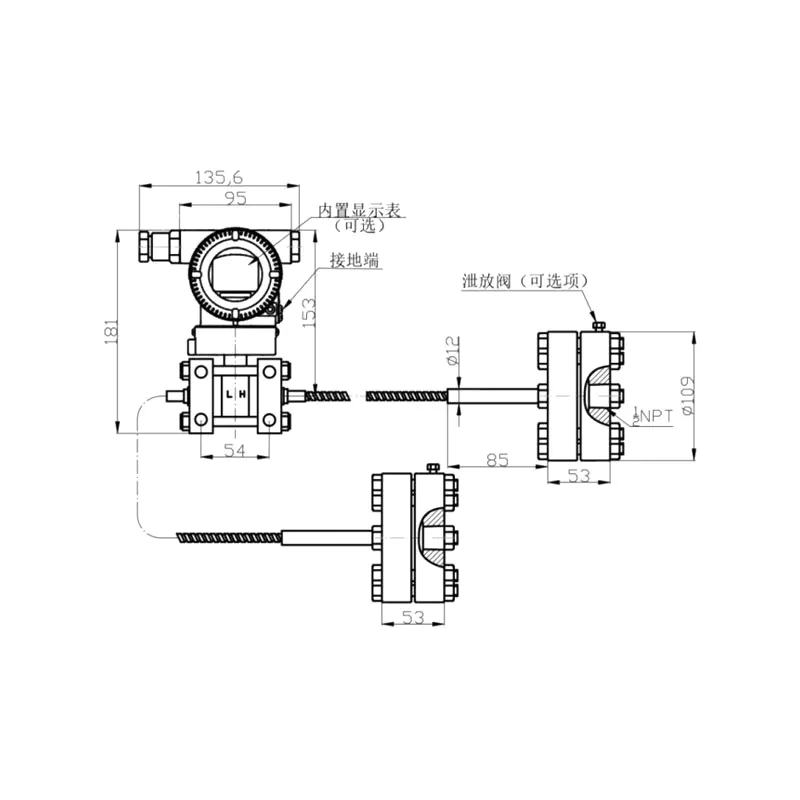

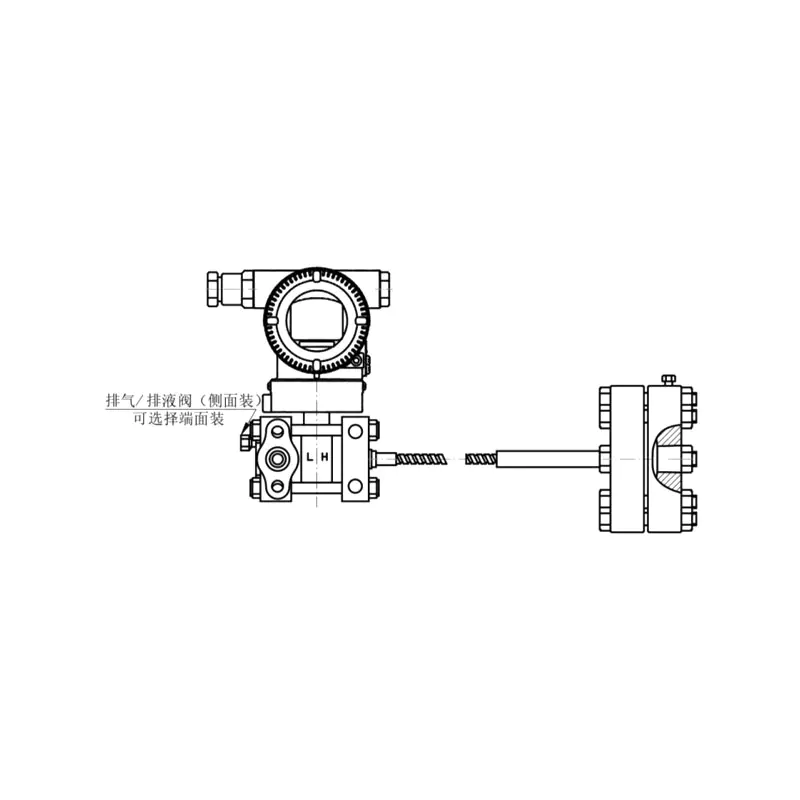

Figur 3	Figur 4 Enkeltsidig gjengemontert differensialtrykk ekstern tetningsenhet

Merk:
(1) Den ensidige gjengemonterte differensialtrykk-fjerntetningsenheten kan installeres på enten høytrykkssiden eller lavtrykkssiden av senderkroppen.
(2) Installasjonsmetoden for transmitterhuset for enkelt- og dobbeltsidig gjengemonterte differensialtrykk-fjerntetningssammenstillinger er den samme som for XG3051DP-serien differensialtrykktransmitter.
