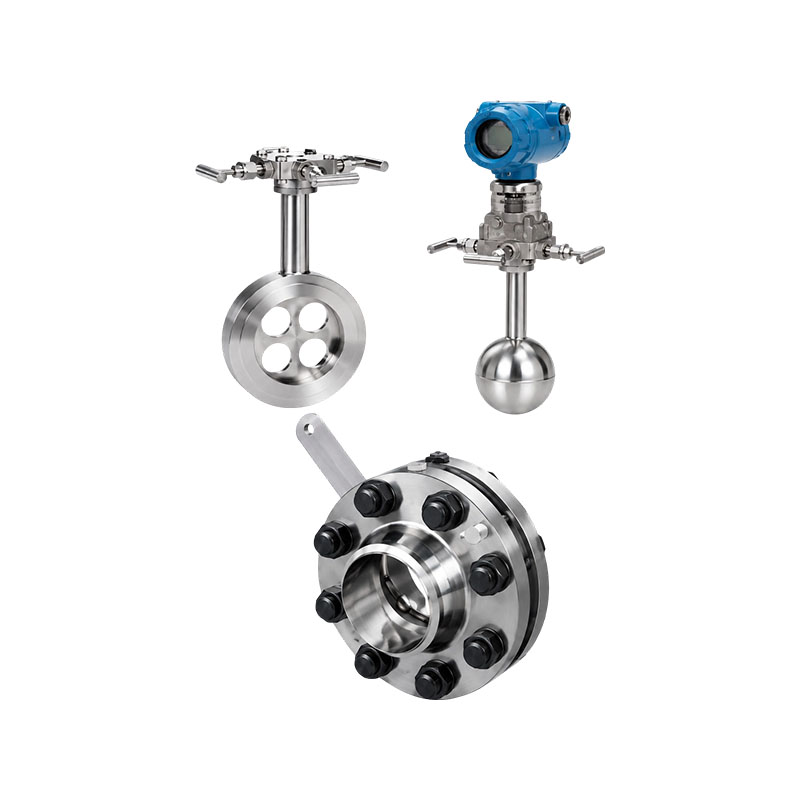

Den balanserte strømningsmåleren av XG-PHL-typen har forbedret den tradisjonelle strupeanordningen betydelig og har betydelige egenskaper for balansert retting. Tradisjonelle strupeanordninger har kun én strømningsåpning, noe som gjør at væsken mister sin ideelle strømning etter struping, og utnytter dermed ikke fordelene med differensialtrykkstrømningsmålere fullt ut. Balanserte strømningsmålere gjelder for nesten alle væskemålinger og representerer en revolusjon innen væskemåleteknologi. For tiden har balanserte strømningsmålere blitt mye brukt i industrier som petroleum, kjemisk, metallurgisk, kraft, naturgass og vannbehandling.
Arbeidsprinsipp:
En balansert strømningsmåler er en revolusjonerende differensialtrykkstrømningsmåler som fungerer etter samme prinsipp som andre differensialtrykkstrømningsmålere, basert på energikonverteringsprinsippet i forseglede rørledninger; under ideelle væskeforhold er strømningshastigheten i en rørledning proporsjonal med kvadratroten av differensialtrykket. Strømningshastigheten i rørledningen kan beregnes basert på Bernoulli-ligningen ved å måle differensialtrykkverdien. Den balanserte strømningssensoren er en porøs strupelikretter installert på tverrsnittet av rørledningen, med størrelsen og fordelingen av hvert hull tilpasset basert på spesielle formler og testdata, kjent som åpningsnummeret. Når væsken passerer gjennom de funksjonelle hullene på disken, vil den bli balansert og utbedret; virvelen vil bli minimert, og en tilnærmet ideell væske vil bli dannet. Gjennom trykkmåleanordningen kan et stabilt differensialtrykksignal oppnås, og volumstrømningshastigheten og massestrømningshastigheten kan beregnes i henhold til Bernoulli-ligningen.
Produktfunksjoner:
1. Høy linearitet og god repeterbarhet. Den balanserte strømningssensoren har en symmetrisk porøs struktur, som kan balansere strømningsfeltet, redusere virvelstrømmer, vibrasjoner og signalstøy. Stabiliteten til strømningsfeltet er sterkt forbedret, og lineariteten er 5-10 ganger høyere enn for åpningsplaten. Repeterbarheten økes med 54 %, som er 0,15 %. Fra sin omfattende ytelse tilhører den balanserte strømningsmåleren kategorien high-end strømningsmåler.
5: Når rekkeviddeforholdet er 1, kan lineariteten nå ± 0,3 %;
7: Når rekkeviddeforholdet er 1, kan lineariteten nå ±0,5 %.
10: Når rekkeviddeforholdet er 1, kan lineariteten nå ± 1,0 %.
2. Lave krav til rette rørseksjoner. På grunn av det stabile strømningsfeltet og dobbelt så høy trykkgjenvinningshastighet sammenlignet med åpningsplater, reduserer balanserte strømningssensorer kravene til rette rørseksjoner. De fremre og bakre rette rørseksjonene er generelt 3D og 1D, med en minimumslengde på mindre enn 0,5D, og eliminerer dermed et stort antall rette rørseksjoner, spesielt de som er laget av spesielle og dyre materialer.
3. Reduser permanent trykktap. Den porøse symmetriske balanserte utformingen reduserer turbulente skjærkrefter og virveldannelse, reduserer kinetisk energitap og reduserer permanent trykktap med 2,5 ganger sammenlignet med åpningsplater under samme måleforhold, og sparer dermed betydelige driftsenergikostnader. Det er et energibesparende instrument som er verdt å promotere mye.
4. Motstandsdyktig mot smuss og ikke lett tilstoppet. Den porøse symmetriske balansedesignen reduserer dannelsen av turbulente skjærkrefter og virvler, reduserer kraftig dannelsen av døde soner, sikrer jevn passasje av skitne medier gjennom flere hull, og reduserer sjansen for blokkering av væskehull. 5. Kan erstatte åpningsplaten direkte. Den har samme bruksmetode og utseende som åpningsplaten, så den kan erstattes direkte uten endringer i rør eller relaterte instrumenter. Det er svært egnet for energimåling EMS transformasjon av hele anlegget for å erstatte åpningsplaten med en balansert strømningsmåler.
6. Bredt strømningsmålingsområde. I henhold til de eksperimentelle resultatene, balanser ytelsen til strømningsmåleren slik at strømningshastigheten kan variere fra minimum til supersonisk, med et minimum Reynolds-tall under 200 og et maksimalt Reynolds-tall større enn 107; Betaverdien kan velges fra 0,5 til 0,90.
7. Langsiktig stabilitet er god. På grunn av den betydelige reduksjonen i turbulent skjærkraft reduseres den direkte friksjonen mellom mediet og strupeelementet sterkt, og β-verdien forblir uendret i lang tid. Hele instrumentet har ingen bevegelige deler, så det kan opprettholde stabiliteten i lang tid.
8. Kan måle høytemperatur- og høytrykksmedier. Som åpningsplater og andre strupeinnretninger, avhenger arbeidstemperaturen og trykket av materialet og kvaliteten på rørledningen og flensen. Arbeidstemperaturen kan nå 850 ° C, og arbeidstrykket kan nå 42 MPa.
9. Kan måle urenheter under komplekse arbeidsforhold. På grunn av sin unike strukturelle design, har den spesiell ytelse og kan utføre gass-flytende tofase, forskjellige blandede gasser (som gass, biogass, kullgass, etc.), forskjellige lavtemperaturgasser (som LNG, flytende nitrogen, flytende oksygen, flytende hydrogen, flytende klor, flytende etylen, flytende petroleumsgass, etc.), gass-, flytende gass, fuktighet), slurry, flerfasevannstrøm, vibrerende vannstrøm, elektromagnetiske interferensmedier og toveis strømning (fordi balansestrømningsmåleren er helt symmetrisk på begge sider).
Applikasjonsindustri:
1. Petrokjemisk industri: Måling av væske-, gass- og dampstrømningshastigheter
2. Termisk kraft: måling av kjeledamp, sirkulerende vann og gass
3. Metallurgi: masovnsgass, kjølevann, prosessgass
4. Vannbehandling: industrielt avløpsvann, rent vann, trykkluft
