1. Oversikt over platina-rhodium termoelement, mantel termoelement, slitesterkt termoelement og termoelement ledning

Disse fire produktene deler ett arbeidsprinsipp: to forskjellige metallledere koblet sammen i et kryss genererer en liten spenning som endres med temperaturen. A Platina-rhodium termoelement parer platina med en platina-rhodium-legering for å holde stabil produksjon ved svært høye temperaturer. A Mantelet termoelement plasserer føleledningene inne i en komprimert mineralisolert metallkappe for mekanisk beskyttelse.

A Slitasjebestandig termoelement legger til forsterkede beskyttende materialer for slitende eller høyfriksjonsmiljøer. Termoelement ledning er basisføler- eller forlengelseslederen som bærer signalet fra målekrysset til instrumentet.

Forskjellene mellom dem kommer hovedsakelig ned til tre ting: temperaturtak, mekanisk holdbarhet og installasjonsmetode. Denne siden går gjennom vanlige typer, arbeidsstruktur, applikasjonsveiledning, en sammenligningstabell, vedlikeholdspraksis og en kort FAQ, slik at riktig type raskt kan identifiseres.

2. Vanlige typer og kjennetegn

Hvert produkt dekker en annen kombinasjon av temperaturområde, mekanisk påkjenning og installasjonsbehov. En rask side ved side hjelper før du går i detalj nedenfor.

• Platina-rhodium termoelement — høyeste temperaturtak, brukt til referanse og ovnsdrift.
• Mantelet termoelement — balansert beskyttelse og respons, brukt til generell planteovervåking.
• Slitasjebestandig termoelement — forsterket spiss, brukt der partikler eller friksjon sliter på standard kapper.
• Termoelement ledning — føler- eller kompensasjonslederen som kobler krysset til skjermen eller kontrolleren.

(1) Platina-Rhodium termoelement

Denne typen bruker en ren platinatråd paret med en platina-rhodiumlegert tråd, vanligvis i S-type eller R-type form. Det forblir kjemisk stabilt i oksiderende atmosfærer, og det er grunnen til at det dukker opp i referansemålinger ved høye temperaturer, glass- og metallsmelting og kalibreringsarbeid der signalkonsistensen er viktigst.

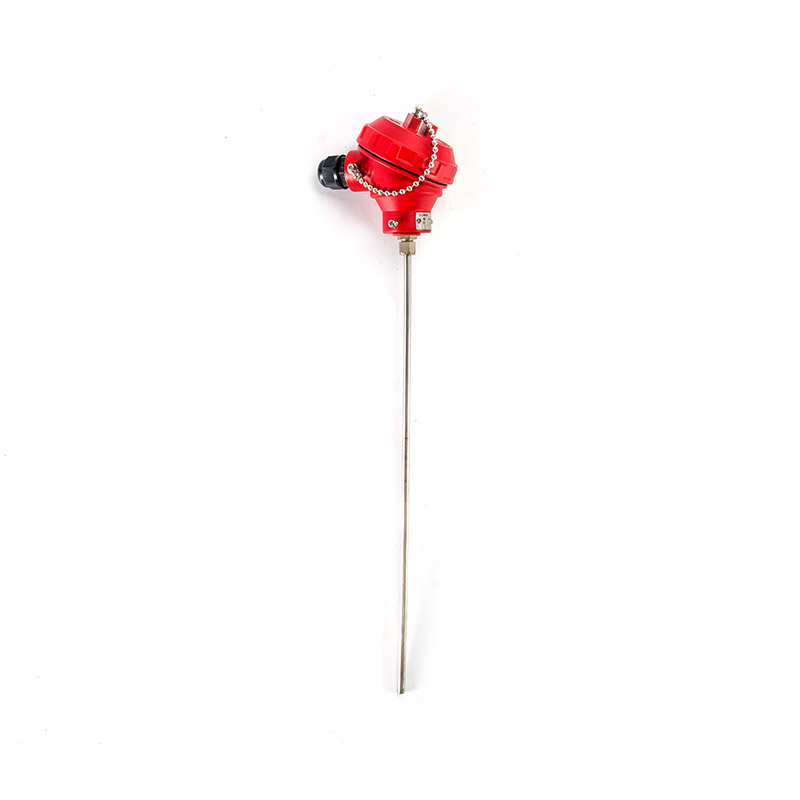

(2) Mantelet termoelement

Føletrådparet sitter inne i et metallrør fullpakket med komprimert mineralisolasjon, vanligvis magnesiumoksid. Sammenlignet med eldre design med keramiske perler gir dette raskere respons og bedre mekanisk beskyttelse. Metallkappen - vanligvis rustfritt stål eller en høytemperaturlegering - holder prosessvæske, vibrasjoner og støt borte fra de interne ledningene, og det er derfor dette er standardvalget for kraft-, kjemiske og generelle produksjonsanlegg.

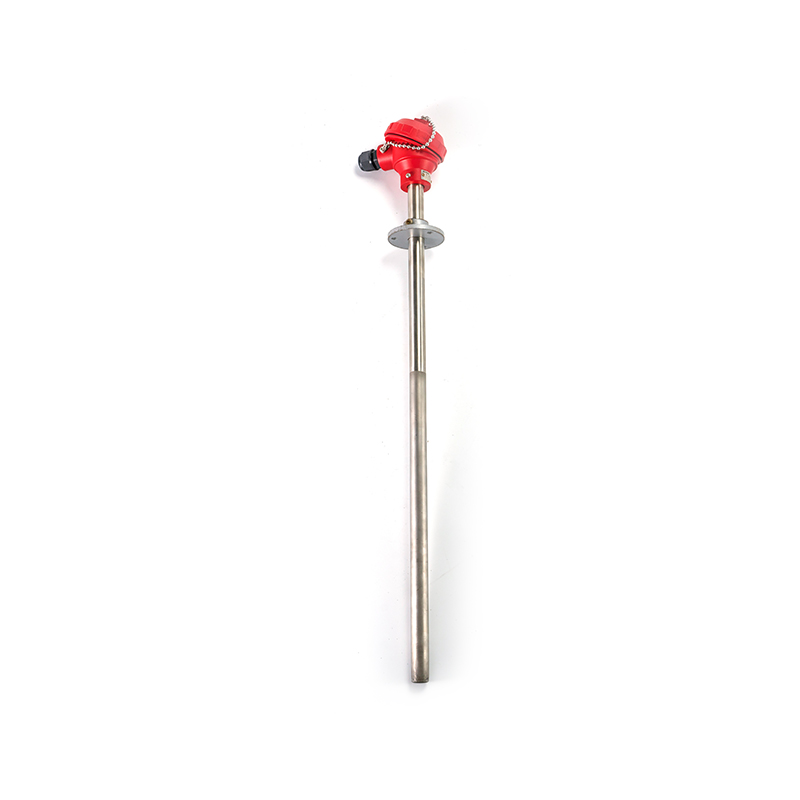

(3) Slitasjebestandig termoelement

Denne typen forsterker spissen og kappen slik at den kan holde mot slipende kontakt – roterende ovnsfôringer, pulvertransportledninger og partikkelladede gassstrømmer er typiske eksempler. Herdede beskyttelseshylser eller spesialiserte tuppbelegg forlenger levetiden i akkurat de miljøene hvor en standard kappe raskt vil bli tynn.

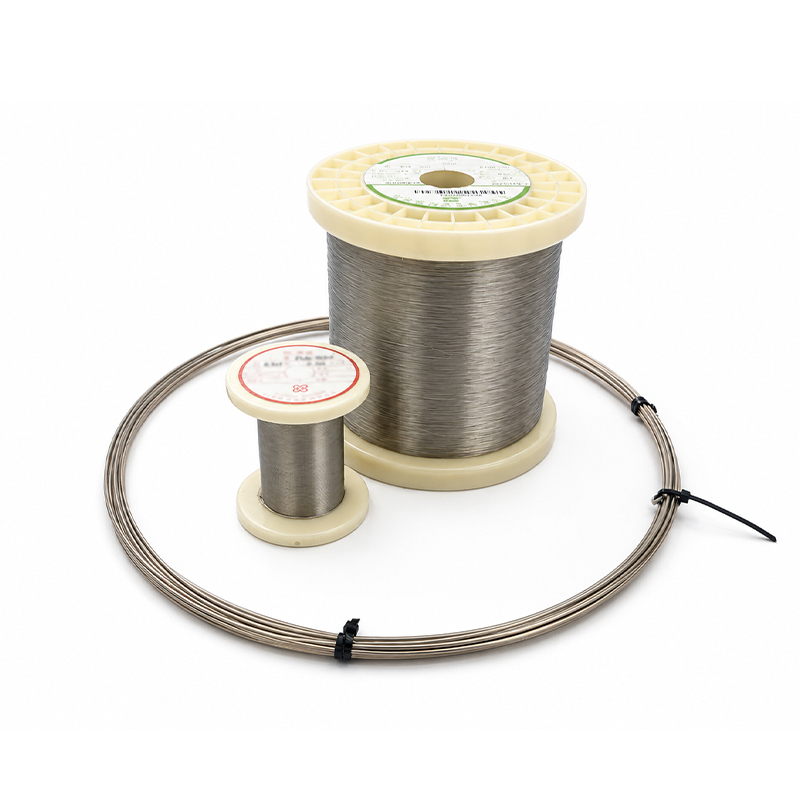

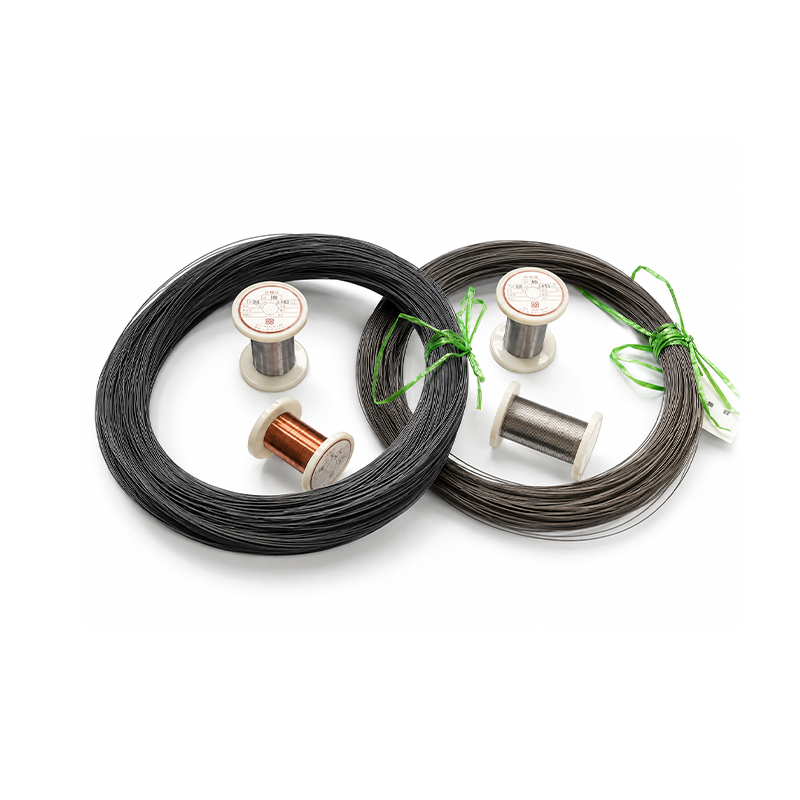

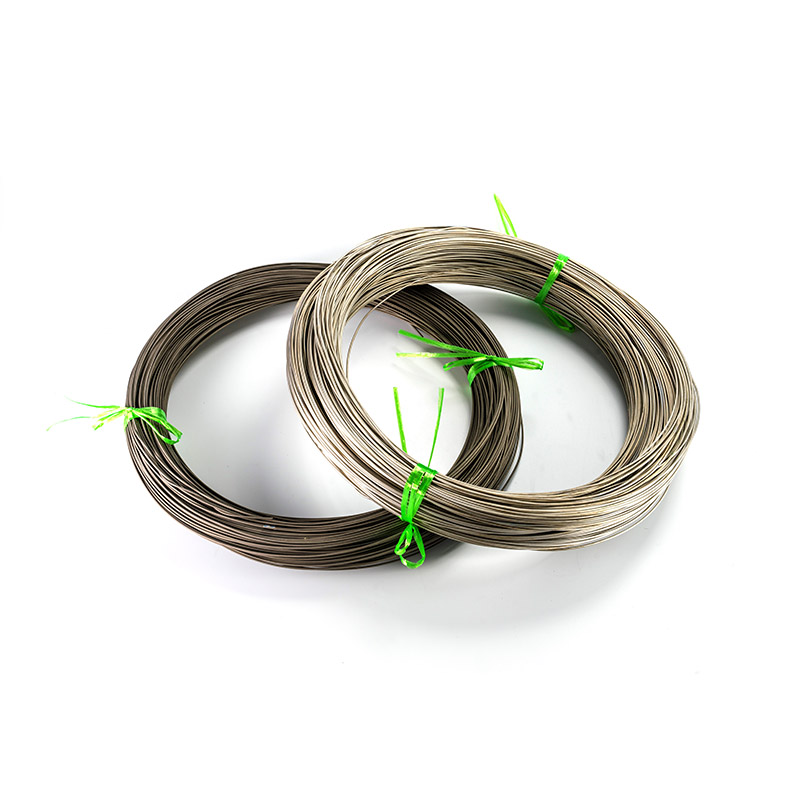

(4) Termoelementtråd

Som bar eller isolert leder, danner denne ledningen enten selve følerelementet eller fungerer som kompensasjon og skjøteledning tilbake til instrumentet. Legeringssammensetningen må samsvare med termoelementtypen ved målepunktet - et par som ikke stemmer overens introduserer et parasittisk kryss som stille forvrenger avlesningen. Xinguo Group Co., Ltd. leverer et omfattende utvalg av termoelementlegeringstråder (K, N, E, J, T-typer) og matchende kompensasjonslegeringstråder (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), noe som betyr at begge sider av den sammenkoblingen kan fås fra en og samme produsent.

3. Arbeidsprinsipp og strukturell design

Alle fire typene er avhengige av Seebeck-effekten: to forskjellige ledere sammenføyd i et målekryss produserer en spenning som endres forutsigbart med temperaturen. Det som er forskjellig mellom produktene er konstruksjonen rundt det krysset.

(1) Kryss og signalgenerering

Måleforbindelsen dannes ved å sveise eller smelte sammen de to ledermaterialene. Den resulterende spenningen er liten, vanligvis i millivolt-området, så det tilkoblede instrumentet bruker kaldkrysskompensasjon for å gjøre det råsignalet til en nøyaktig temperaturavlesning.

(2) Beskyttende konstruksjon

Mineralisolasjon pakket inne i en metallkappe forbedrer responstiden og elektrisk isolasjon i forhold til eldre design med keramiske perler. Slitasjebestandige konfigurasjoner går et skritt videre, og legger til herdede ytre lag på spissen for å motstå slitasje. Produsenter som produserer den mineralisolerte kabelen og kompensasjonskabelen ved siden av sensorelementet internt – for eksempel Xinguo Group Co., Ltd., som produserer MI varmekabler, mineralisolerte kabler og elektrisk varmesporingstape – er generelt i stand til å holde denne beskyttende konstruksjonen mer konsistent fra råmateriale til ferdig montering.

4. Datavisualisering: Sammenligning av temperaturområde på tvers av typer

Temperaturområdet er vanligvis det første filteringeniørene bruker når de skal begrense et termoelementvalg. Diagrammet nedenfor viser de fire produkttypene side om side, slik at gapet mellom dem er lett å se med et øyeblikk.

Den Platina-rhodium termoelement sitter på toppen av serien, som passer sin rolle i glasssmelting, keramikkfyring og metallurgisk overvåking - innstillinger der basismetalllegeringspar ville brytes ned for raskt. Standard mantelkonfigurasjoner er i det moderate området som dekker de fleste generelle overvåkingspunkter, inkludert kjeler, reaktorer og prosessrør. Slitebestandige varianter lander litt lavere, siden designprioriteten der er mekanisk herding fremfor å presse temperaturen videre. Termoelementtråd som brukes som følerleder følger vanligvis samme rekkevidde som dens matchende manteltype. Som en grov veiledning: over omtrent 1200 grader Celsius er platina-rhodium-legeringskonfigurasjoner den mer praktiske retningen. Under denne terskelen gir en mantelkonfigurasjon vanligvis en bedre balanse mellom holdbarhet og enkelhet. Slitasjebestandige design velges først for mekanisk eksponering, med temperaturområde som fungerer som en sekundær sjekk i stedet for hoveddriveren.

For brukere som arbeider med kraftproduksjon, er manteltypen ofte spesifisert for temperaturovervåking av kjelerørshud, der mineralisolasjonen gir elektrisk isolasjon. I romfartssektoren brukes platina-rhodium-typer noen ganger i testrigger der målenøyaktighet betyr mer enn kostnad. For matforedling er den slitesterke typen mindre vanlig - i stedet velges en standard manteldesign med liten diameter for sin raskere respons i dynamiske temperatursoner. Xinguo Group Co., Ltd. leverer temperaturinstrumenter til alle disse sektorene, og produktporteføljen dekker hele temperaturspekteret fra kryogene områder opp til 1600°C.

5. Søknadsscenarier og utvalgsveiledning

Tre spørsmål begrenser valget raskt: hva er prosesstemperaturen, hvor mye mekanisk påkjenning treffer målepunktet, og hvor lenge kjøres signalet tilbake til instrumentet.

Installasjonsdybde, kappediameter og tilkoblingshodet har også betydning når temperaturen og mekanisk eksponering er avgjort. Xinguo Group Co., Ltd. tilbyr konfigurerbare termoelementsammenstillinger med justerbar kappelengde og diameter, som gjør at en sensor kan tilpasses nøyaktig til installasjonspunktet i stedet for å tvinge prosessen til å passe til et fast standardprodukt. Selskapet leverer også komplette automatiseringskontrollsystemer og instrumentventiler, noe som betyr at termoelementet kan integreres med monteringsutstyr og signalbehandlingsutstyr fra samme leverandør.

Dense four categories are not always mutually exclusive. A kiln or furnace feed point that combines high temperature with abrasive exposure may call for a wear-resistant sheath paired with a platinum-rhodium sensing element, specified together as one assembly. In the chemical industry, for example, a reactor outlet temperature point might use a sheathed thermocouple with a specialty alloy sheath to resist both heat and mild corrosion, while a downstream fluidized bed dryer might use a wear-resistant thermocouple to withstand particle impingement. This flexibility means the user does not have to compromise between temperature capability and mechanical durability — the two can be combined when the application requires it.

6. Datavisualisering: Mantelet vs slitasjebestandig ytelsesprofil

Siden standard manteltypen og den slitesterke typen er de to alternativene som oftest sammenlignes, er et radardiagram en nyttig måte å se hvordan de avveier hverandre på tvers av fire faktorer samtidig: temperaturtoleranse, slitestyrke, responshastighet og signalstabilitet.

Den Mantelet termoelement profilen strekker seg videre på temperaturtoleranse og responshastighet - en balansert form som passer til generell overvåking i stedet for en smal bruksak. Den Slitasjebestandig termoelement profilen skyver ytterligere ut på slitestyrke og levetid, og matcher dens forsterkede spiss- og kappekonstruksjon. Begge typer holder sammenlignbar signalstabilitet, siden det samme termoelektriske koblingsprinsippet sitter bak begge konstruksjonene. Ingen av dem er universelt bedre - hver er formet av en bevisst avveining for en spesifikk driftstilstand. I praksis: en ren gasstrøm ved moderat temperatur passer vanligvis bedre for en standard mantlet sensor, siden den ekstra slitasjebeskyttelsen til en slitesterk design går ubrukt der. Et roterende ovnsmatepunkt med kontinuerlig partikkelkontakt har en tendens til å favorisere det slitesterke alternativet, som vanligvis varer lenger enn en standard mantelsensor under de samme forholdene.

Når man vurderer responshastighet, reagerer den mantlede typen generelt raskere enn en keramisk perle eller tungvegget design på grunn av den komprimerte mineralisolasjonen, som har god varmeledningsevne. Imidlertid, hvis applikasjonen involverer høyhastighetsgass eller raskt svingende temperaturer, kan et termoelement med bare tråd eller en manteltype med mindre ytre diameter være å foretrekke. For installasjoner der mekanisk styrke er det primære problemet - for eksempel i en reaktor med fluidisert sjikt - er den slitebestandige typen spesifisert selv om den kan ha en litt langsommere responstid enn en design med tynn mantel. Denne avveiningen er akseptabel fordi den lengre levetiden reduserer vedlikeholdsstans.

I sementindustrien, for eksempel, bruker forvarmersyklonutgangstemperaturpunkter ofte slitasjebestandige termoelementer fordi den støvbelastede gasstrømmen eroderer ubeskyttede kapper raskt. I motsetning til dette vil et kjemisk anlegg som måler katalysatorsjikttemperaturen i en ren prosessgass bruke en standard mantlet type med større diameter for forlenget levetid uten ekstra kostnad for slitebestandige materialer. Å forstå disse applikasjonsspesifikke faktorene hjelper deg med å velge riktig konfigurasjon. Xinguo Group Co., Ltd. betjener både sement- og kjemisk sektor, og tilbyr termoelementsammenstillinger skreddersydd til de mekaniske kravene til hvert prosessmiljø.

7. Detaljert sammenligningstabell

En rask referanse før du sjekker et spesifikt datablad.

Når sensorelementet, den mineralisolerte kappen og kompensasjonskabelen kommer fra én organisasjon – Xinguo Group Co., Ltd. produserer temperaturinstrumenter, strømkabler, kontrollkabler, kompensasjonskabler, datakabler, signalkabler og MI-varmekabler – har disse tre komponentene en tendens til å stille seg mer konsekvent på linje for en gitt installasjon enn deler som leveres separat. Denne integrerte tilnærmingen forenkler innkjøp, reduserer risikoen for inkompatible komponenter og sikrer at termoelementenheten støttes av dokumentasjon som dekker hele signalveien fra målekrysset til kontrollromsinstrumentet.

8. Datavisualisering: Termoelement-trådlegeringsfamilier

Denrmocouple wire is not a single product — it spans multiple alloy families, each optimized for a different temperature range and environment. The chart below shows the most common letter-designated thermocouple types and their typical temperature envelopes.

Dette diagrammet grupperer termoelementtrådtyper etter deres praktiske temperaturgrenser ved kontinuerlig drift. Type K er den mest brukte legeringen for generell bruk, og dekker de fleste industrielle overvåkingsbehov fra 0°C til 1260°C. Type N gir litt bedre oksidasjonsmotstand enn Type K ved høyere temperaturer, noe som gjør den egnet for bruksområder der langsiktig stabilitet er viktig. Type E har høyere utgangsspenning per grad sammenlignet med andre typer, noe som kan være en fordel i applikasjoner med lavere temperatur der signaloppløsning er viktig. Type J er et rimeligere alternativ for moderate temperaturer, men det er begrenset av oksidasjonen av jernbenet ved høye temperaturer. Type T er den eneste typen med kobberben, noe som gjør den egnet for kryogene målinger ned til -200°C.

For brukere som velger termoelementtråd, bestemmer valget av legering ikke bare temperaturgrensen, men også følsomheten (mikrovolt per grad) og miljøet den kan brukes i. Type K og N er egnet for oksiderende og inerte atmosfærer, men anbefales ikke for å redusere forhold, svovelholdige miljøer eller vakuum ved høye temperaturer. Type T, med kobberben, er mer utsatt for korrosjon i sure atmosfærer, men fungerer godt under fuktige forhold og kryogene tjenester. Xinguo Group Co., Ltd. leverer alle disse termoelementlegeringstrådtypene sammen med matchende kompensasjonsledninger (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), slik at brukerne kan velge passende par for deres spesifikke temperaturområde og atmosfæriske tilstand.

9. Vedlikehold og inspeksjonsveiledning

Rutinemessig inspeksjon forlenger levetiden på alle fire typene, selv om kontrollene varierer etter konstruksjon:

1. Inspiser kappeoverflaten for korrosjon eller slitasje på en planlagt basis, spesielt der prosessvæsker er etsende eller partikkelkontakt er kontinuerlig. For manteltyper indikerer groper eller tynning av metallveggen at kappen nærmer seg slutten av levetiden.
2. Kontroller at terminaltilkoblingene holder seg tette og fri for korrosjon – en løs tilkobling introduserer feil som kan se ut som sensordrift. For installasjoner med høy temperatur, kontroller at rekkeklemmer er klassifisert for omgivelsestemperaturen ved tilkoblingshodet.
3. Sammenlign avlesninger mot et referansepunkt med jevne mellomrom for høytemperatur platina-rhodium-installasjoner, siden selv stabile legeringspar kan drive etter lengre eksponering nær det nominelle taket. En avdrift på flere grader i løpet av et år er ikke uvanlig og bør tas med i vedlikeholdsplanen.
4. Bekreft at sammensetningen av kompensasjonskabellegeringen stemmer overens med føler-termoelementtypen. Et Type K termoelement koblet til Type J forlengelsesledning vil produsere en avlesning som er feil med en forutsigbar, men betydelig mengde, som kan forbli uoppdaget med mindre den kontrolleres.
5. For mineralisolerte manteltyper, kontroller isolasjonsmotstanden mellom kappen og de interne ledningene - et fall i motstand indikerer fuktinntrengning eller isolasjonsbrudd, noe som reduserer målenøyaktigheten.

En leverandør som dokumenterer legeringssammensetning og spesifikasjoner for mantelmateriale gjør det lettere å sette realistiske inspeksjonsintervaller basert på faktisk konstruksjon i stedet for generiske forutsetninger. Xinguo Group Co., Ltd. utvikler og produserer temperaturinstrumenter sammen med termoelementlegeringstråd og kompensasjonskabel, så følerelementer, mantelmaterialer og tilkoblingskabler kan betraktes sammen som ett målesystem. Dette gjør det også lettere å spore en kompensasjonskabellegering tilbake til materialkilden når du feilsøker et signalproblem, siden selskapet opprettholder produksjonsregister for strømkabler, kontrollkabler, kompensasjonskabler, datakabler og signalkabler.

10. Ofte stilte spørsmål
