1. Hva er Strømningsmålere og hvordan fungerer de

Strømningsmålere er instrumenter som måler hvor raskt en væske beveger seg gjennom en rørledning, kanal eller kanal, eller hvor mye væske som har passert gjennom en gitt periode. Inne i måleren blir en fysisk egenskap ved den bevegelige væsken, for eksempel hastigheten, trykkforskjellen den skaper, eller momentumet, omgjort til et elektrisk eller mekanisk signal som kan leses på stedet eller sendes tilbake til et kontrollrom. Fordi væsker, gasser og damp alle oppfører seg forskjellig som trykk- og temperaturforandringer, er strømningsmålere bygget rundt flere forskjellige fysiske prinsipper, inkludert elektromagnetisk induksjon, virvelavgivelse, ultralydgjennomgangstid, Corioliskraft og differensialtrykk.

På en typisk prosesslinje sitter en strømningsmåler vanligvis nær andre feltinstrumenter, for eksempel trykktransmittere og temperatursensorer, slik at avlesningene kan sammenlignes med hva annet som skjer i prosessen. Hvilken strømningsmåler som passer best avhenger i stor grad av hva væsken faktisk er, hvor nøyaktig avlesningen må være, og hva selve rørledningen tillater av plass og layout. Når det riktige instrumentet velges for jobben, bidrar det til å holde produksjonen stabil, støtter energiregnskap og gir operatører den synlighet som automatiserte produksjons- og verktøysystemer er avhengige av.

2. Nøkkelytelsesegenskaper for strømningsmålere

Hver strømningsmåler har et sett med tekniske egenskaper som avgjør om den passer til en gitt jobb. Disse er vanligvis oppført på instrumentdataarket, og det hjelper å se på dem sammen i stedet for én om gangen, siden det å gjøre bra på en egenskap ofte betyr å gi opp litt terreng på en annen. Listen nedenfor grupperer faktorene som oftest sjekkes under valg av strømningsmåler i to kategorier: hvordan instrumentet yter, og hvor godt det passer inn i det omkringliggende anlegget og kontrollsystemet.

(1) Ytelsesrelaterte faktorer

• Målenøyaktighet : vanligvis gitt som en prosentandel av avlesningen eller av full skala, nøyaktighet avgjør om et instrument passer handelsoppgjør, depotoverføring, prosesskontroll eller enkel generell overvåking.
• Rekkeviddeforhold (rekkevidde) : spennet mellom den høyeste og laveste strømningshastigheten en måler kan måle mens den holder seg innenfor den angitte nøyaktigheten; et bredere områdeforhold lar ett instrument dekke flere driftsforhold uten å bytte det ut.
• Trykktap: noen design av strømningsmåler plasserer en hindring i strømningsbanen, noe som skaper et trykkfall som koster pumpeenergi, mens ikke-påtrengende design i stor grad unngår denne effekten.
• Medietilpasning: hvor godt en gitt sensordesign håndterer væsker, gasser, damper, tykke eller viskøse væsker, etsende kjemikalier eller væsker som bærer faste partikler.

(2) Pålitelighet og integreringsfaktorer

• Utgangssignal: Vanlige formater inkluderer en 4-20mA analog strøm, pulsutgang og digitale protokoller som RS485 eller Modbus, som bestemmer hvor enkelt måleren kobles til et eksisterende kontrollsystem.
• Installasjonskrav: det rette røret som er nødvendig før og etter måleren, monteringsretningen og om røret forblir fullt fylt påvirker alle lesestabiliteten og behovet for å matche det fysiske stedet.
• Pålitelighet: hvor godt instrumentet motstår elektromagnetisk interferens, tolererer svingninger i omgivelsestemperatur og trykk, holder signalet stabilt over tid, og hvor mye vedlikehold det trenger gjennom hele levetiden.

Kort sagt: nøyaktighet og rekkevidde beskriver hvor nøyaktig og hvor bredt en måler måler, trykktap og medietilpasning beskriver hvor godt den passer til den fysiske prosessen, og utgangssignal, installasjonsbehov og pålitelighet beskriver hvor godt den passer til det omkringliggende kontrollsystemet. Å veie alle syv sammen, i stedet for å fokusere på bare én, er generelt det som fører til en godt tilpasset strømningsmåler.

(3) Diagram: Typisk nøyaktighetsavvik etter strømningsmålertype

Diagrammet nedenfor viser flere vanlige strømningsmålertyper etter hvor mye avlesningen deres vanligvis avviker fra den sanne verdien. Nøyaktighetsavvik oppgis i prosent, og et mindre tall betyr en strammere og mer presis avlesning. Disse tallene reflekterer ofte refererte bransjeområder i stedet for faste garantier, siden reell ytelse fortsatt avhenger av installasjonskvalitet, væskeforhold og hvor godt instrumentet er kalibrert. Sammenligningen er ment å gi en generell følelse av hvor hvert måleprinsipp vanligvis sitter på presisjonsskalaen. Å lese den sammen med de andre valgfaktorene på denne siden bidrar til å begrense feltet før du bestemmer deg for en endelig spesifikasjon.

Som diagrammet viser, sitter Coriolis massestrømsmålere vanligvis i den strammeste enden av presisjonsskalaen, med avvikstall ofte sitert rundt ±0,15 % , som er en av grunnene til at denne teknologien blir valgt for varetektsoverføring og høyverdi væskemåling. Elektromagnetiske og turbinstrømmålere kommer neste, begge ofte sitert i nærheten ±0,5 % , som passer generelt prosesskontrollarbeid som fortsatt trenger en rimelig stram toleranse. Ultralyd- og virvelstrømsmålere lander vanligvis rundt ±1,0 % avvik, et nivå som dekker de fleste bruks- og industrielle overvåkingsbehov, og ultralyddesign med klemmer klarer dette uten å berøre væsken. Differensialtrykkmålere bygget rundt en åpningsplate har en tendens til å sitte nærmere ±1,5 % , som reflekterer at kvadratrotforholdet mellom trykkforskjell og strømningshastighet blir mer uttalt ved lavere strømningshastigheter. Variable area meter, eller rotametre, viser vanligvis det største avviket i gruppen, ofte sitert nær ±2,0 % , som er greit for en rask visuell sjekk, men mindre egnet for tett prosesskontroll. Det er verdt å huske på at et nøyaktighetstall bare betyr noe når det er sammenkoblet med et definert områdeforhold, siden en måler kan se veldig nøyaktig ut på det nominelle strømningspunktet mens det yter dårlig utenfor dette området. Å velge en strømningsmåler utelukkende fordi den har det laveste publiserte avvikstallet, uten også å sjekke avstandsevne, mediekompatibilitet og installasjonsbegrensninger, fører ofte til misforhold mellom instrumentet og den faktiske prosessen. Av den grunn behandles nøyaktighet best som én inngang blant flere i stedet for den eneste avgjørende faktoren.

3. Vanlige typer strømningsmålere og hvordan hver enkelt fungerer

Strømningsmålere faller inn i familier basert på det fysiske prinsippet de bruker for å registrere flytende bevegelse. Hver familie har sin egen blanding av nøyaktighet, mediekompatibilitet og installasjonsbehov, og det er grunnen til at en enkelt industriplass ofte kjører flere forskjellige strømningsmålertyper samtidig. Underavsnittene nedenfor går gjennom hvordan hver av de vanligste typene fungerer og hvor den pleier å bli brukt.

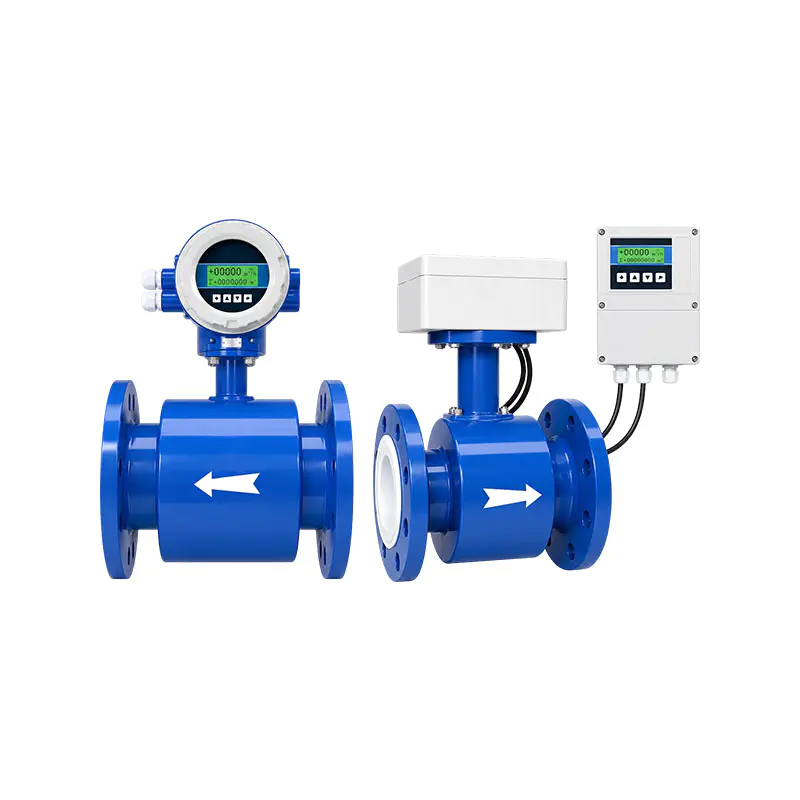

(1) Elektromagnetisk Strømningsmålere

Elektromagnetiske strømningsmålere fungerer på Faradays lov om elektromagnetisk induksjon. Et magnetfelt genereres over røret, og når en ledende væske passerer gjennom det, induserer væsken en liten spenning som måleren måler. Fordi den spenningen er proporsjonal med den gjennomsnittlige væskehastigheten, gir måleren en lineær avlesning over et bredt strømningsområde uten å sette noe inne i røret for å blokkere strømmen. Denne designen fungerer kun med elektrisk ledende væsker som vann, avløpsvann og mange prosesskjemikalier, og den kan ikke brukes til gasser, damp eller ikke-ledende væsker som de fleste hydrokarboner.

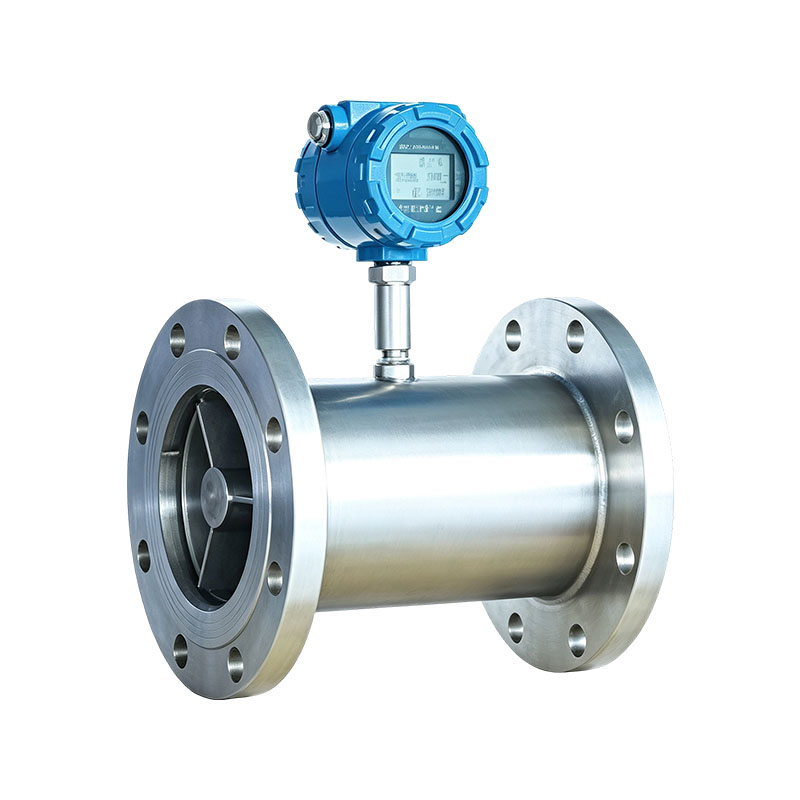

(2) Turbinstrømningsmålere

Turbinstrømningsmålere plasserer en liten rotor i strømningsbanen. Den bevegelige væsken snurrer rotoren med en hastighet som sporer dens hastighet, og en pickup-spole oppdager rotasjonen og gjør den til et pulssignal. Turbinmålere gir god nøyaktighet og rask respons for rene væsker og gasser med lav viskositet, men den bevegelige rotoren slites over tid, og partikler i væsken kan forkorte lagerets levetid eller sakte kaste avlesningen.

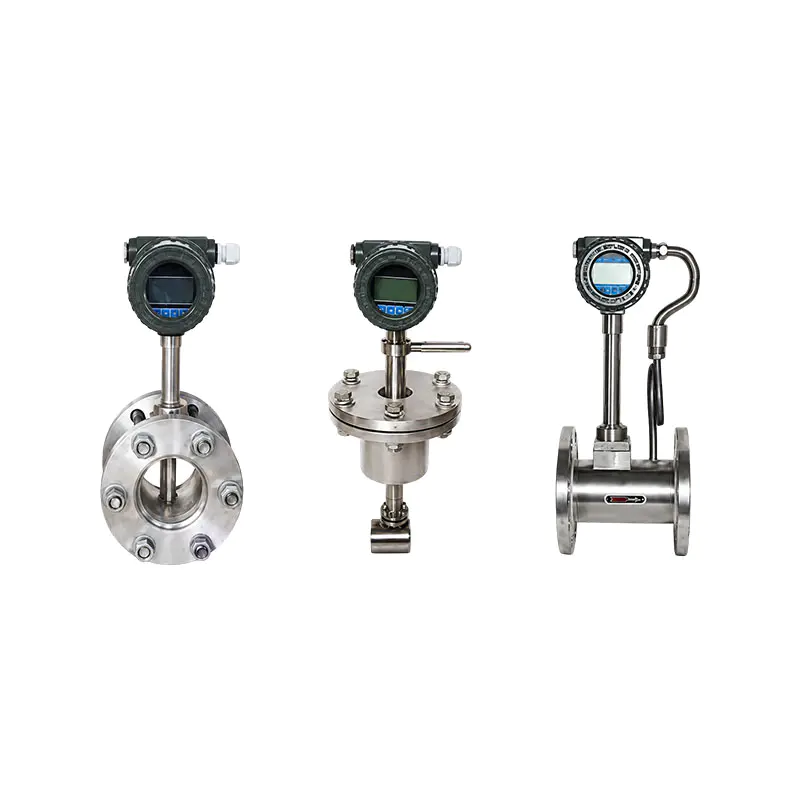

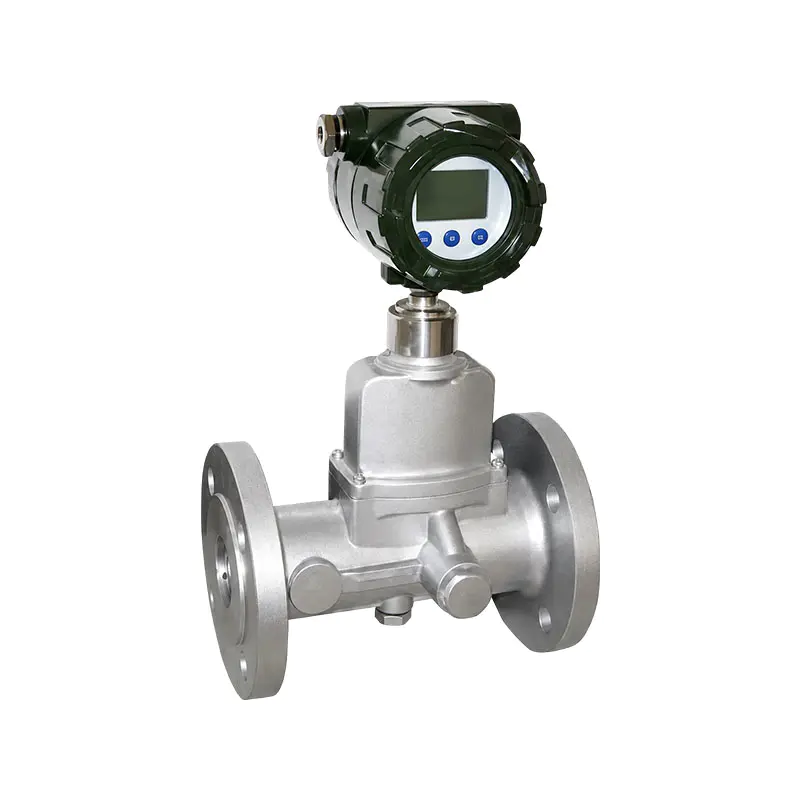

(3) Vortex-strømningsmålere

Virvelstrømmålere er avhengige av Karman virvelgateeffekten: et lite bløfflegeme plassert i strømningsbanen får vekslende virvler, eller virvler, til å flasse av nedstrøms med en frekvens som er knyttet til strømningshastigheten. En sensor fanger opp denne frekvensen og konverterer den til en strømningsavlesning. Vortex-målere har ingen bevegelige deler, fungerer med væsker, gasser og damp, og håndterer et ganske bredt temperaturområde, selv om de trenger en minimumsstrømhastighet for å produsere et stabilt signal, noe som gjør dem mindre egnet til svært lave strømningshastigheter.

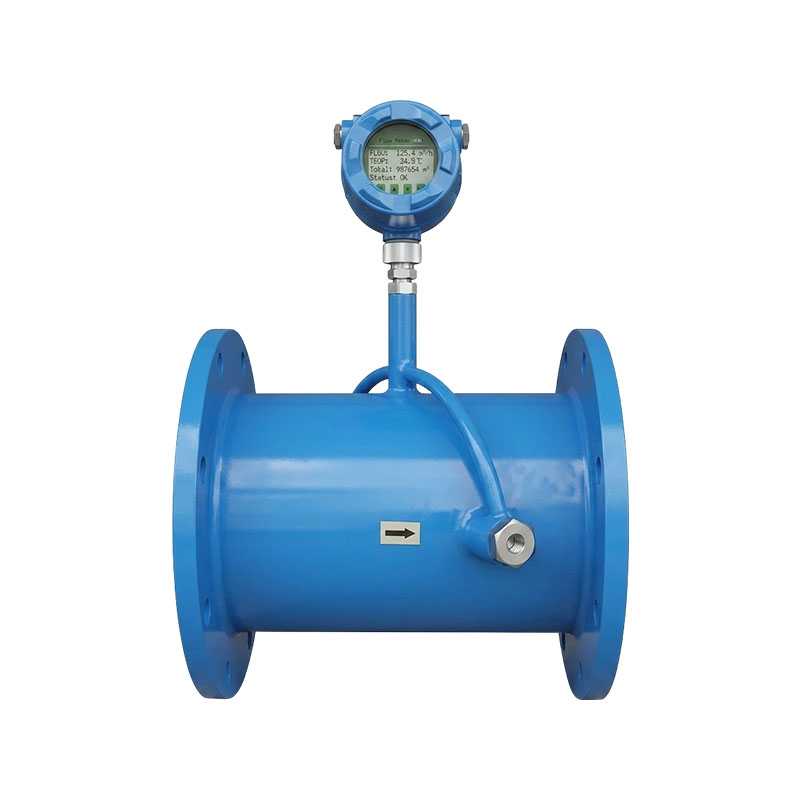

(4) Ultralydstrømningsmålere

Ultralydstrømmålere måler den lille forskjellen i reisetid mellom ultralydpulser som sendes med og mot strømningsretningen, eller, i noen design, måler Doppler-frekvensforskyvningen forårsaket av partikler eller bobler i væsken. Klemversjoner monteres på utsiden av røret, slik at de kan installeres eller vedlikeholdes uten å kutte i rørledningen eller stoppe prosessen. Denne ikke-påtrengende kvaliteten gjør at ultralydmålere passer godt for rørledninger med stor diameter og for steder der det vil være forstyrrende å stenge prosessen for å installere en måler.

(5) Coriolis-massestrømmålere

Coriolis-strømningsmålere måler massestrøm direkte ved å fange opp en lett vridende bevegelse, kjent som Coriolis-effekten, i et vibrerende rør når væske beveger seg gjennom det. Fordi avlesningen er basert på masse snarere enn volum, er Coriolis-målere stort sett upåvirket av endringer i væsketetthet, trykk eller temperatur, noe som støtter svært høy nøyaktighet. Den samme designen kan måle væsketettheten samtidig, noe som er en grunn til at det er et vanlig valg for varetektsoverføring og høyverdi væskemåling, selv om instrumentet har en tendens til å være tyngre og dyrere enn andre design.

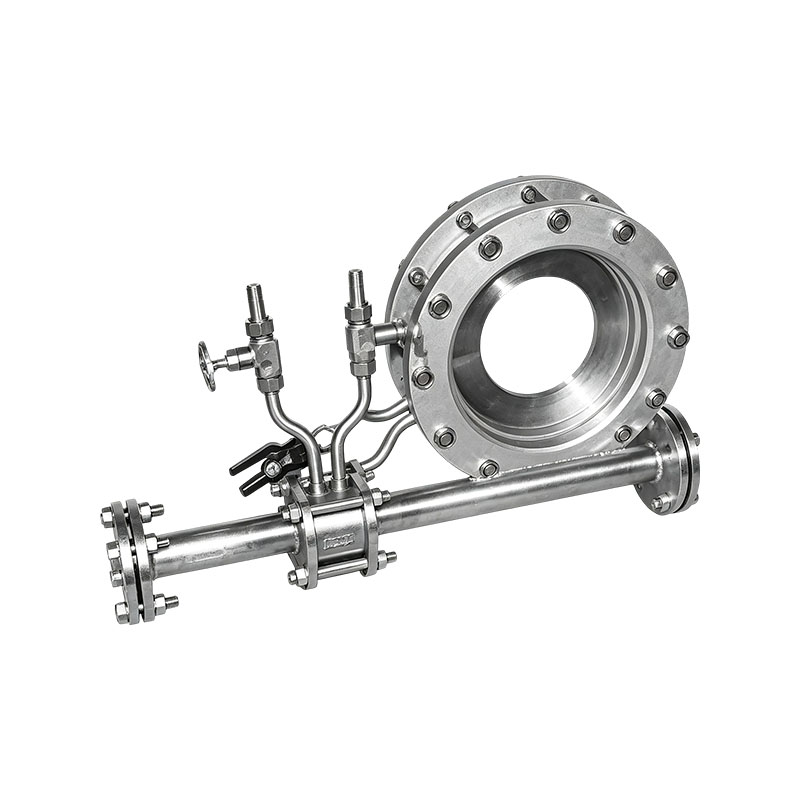

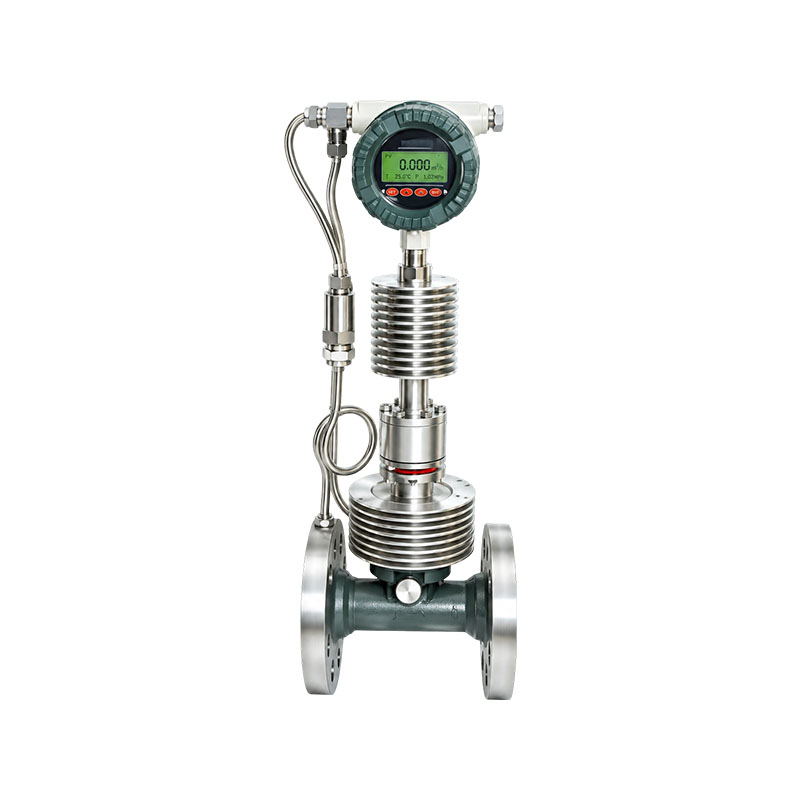

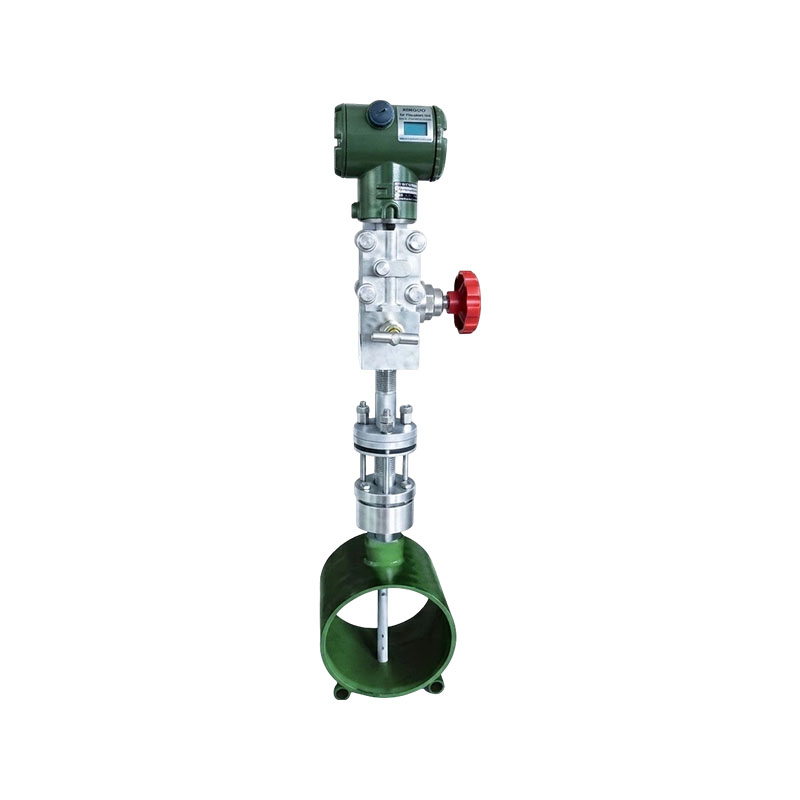

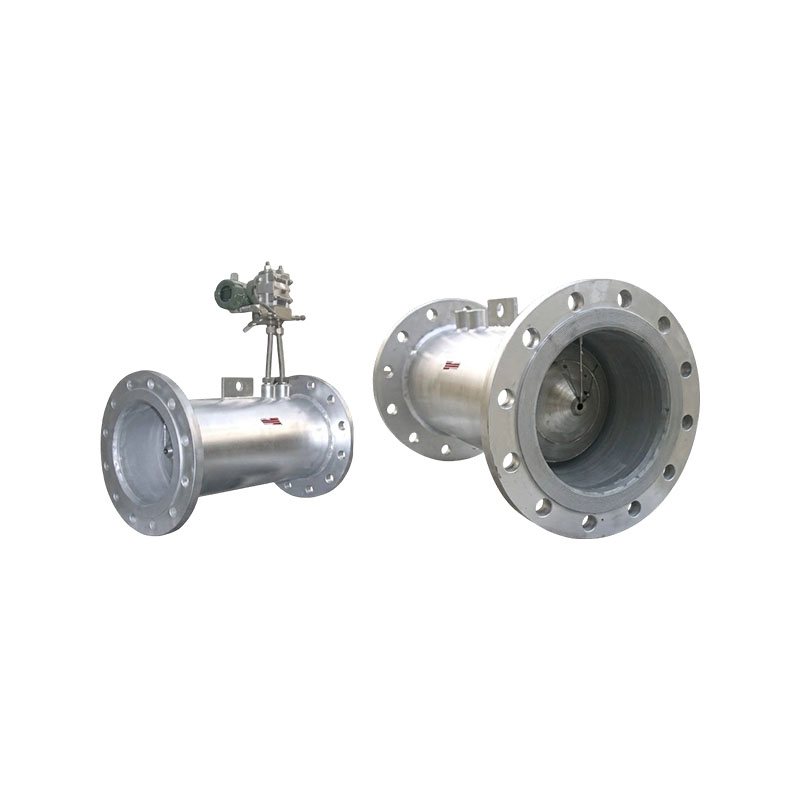

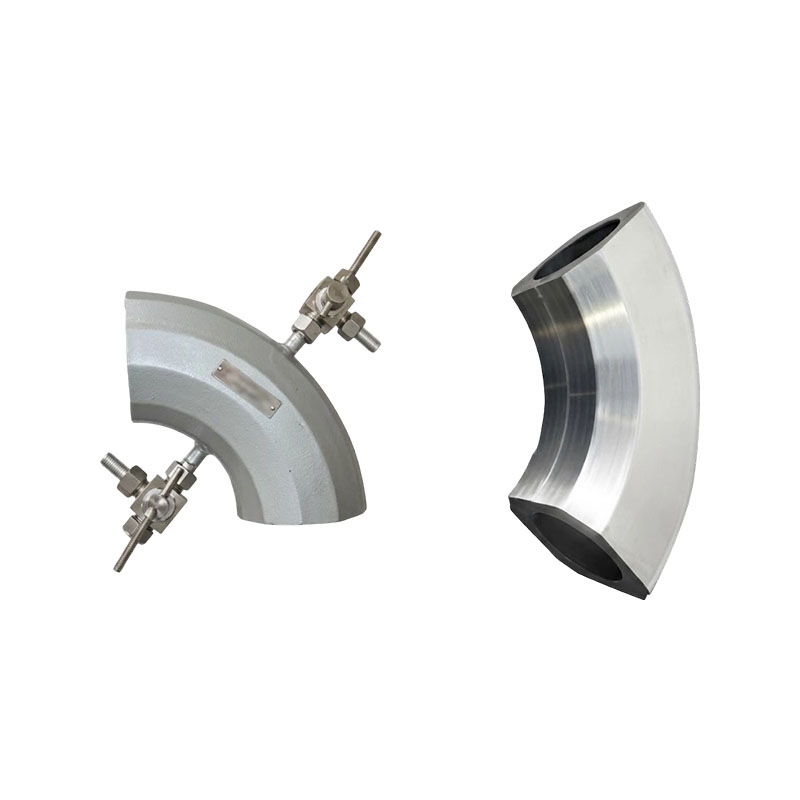

(6) Differensialtrykk (åpningsplate) strømningsmålere

Differensialtrykkstrømmålere, som oftest bygget rundt en åpningsplate, begrenser strømningsbanen litt og måler trykkfallet dette skaper. Fordi strømningshastigheten er proporsjonal med kvadratroten av den trykkforskjellen, er designet enkelt, godt forstått og fungerer på tvers av et bredt spekter av rene væsker, gasser og damp, selv om nøyaktigheten synker merkbart ved lav strømning og den innsnevrede åpningen skaper et permanent, lite trykktap.

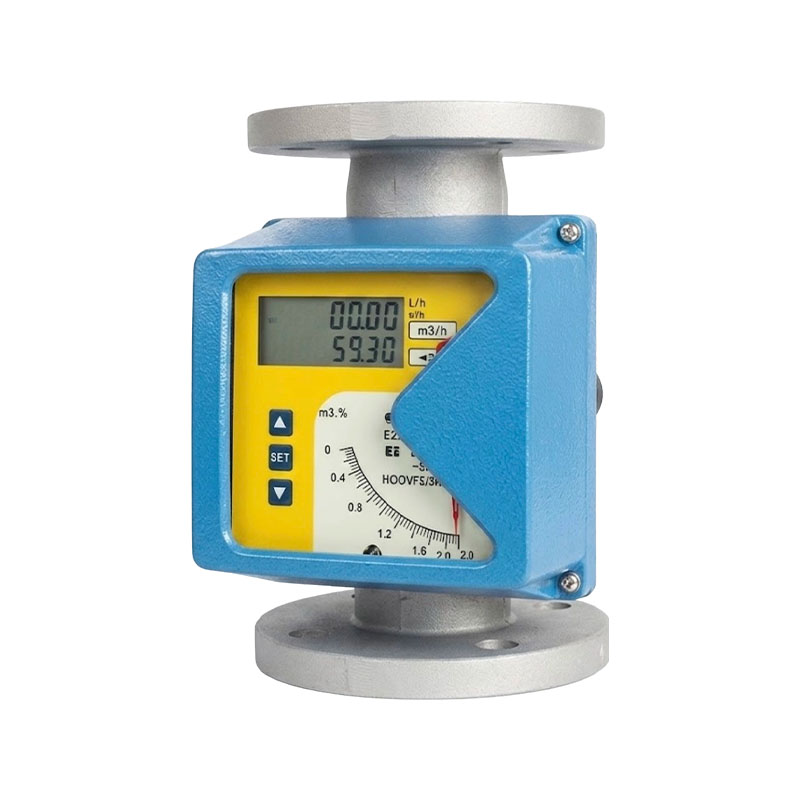

(7) Strømningsmålere med variabelt areal (rotametre)

Strømningsmålere med variabelt areal, bedre kjent som rotametre, bruker et konisk glass- eller metallrør der en liten flottør stiger eller faller avhengig av strømningshastigheten, med flottørens posisjon avlest rett fra en gradert skala. Fordi den ikke trenger ekstern strøm for en grunnleggende visuell avlesning, er denne designen enkel og rimelig for generell overvåking, selv om den normalt er montert vertikalt og gir mindre presise avlesninger enn elektroniske alternativer.

(8) Diagram: Sammenligning av typisk rekkevidde (turndown ratio).

Rekkevidde, noen ganger kalt turndown-forhold, beskriver hvor bredt et spenn av strømningshastigheter et gitt instrument kan måle mens det holder seg innenfor dens nominelle nøyaktighet. Diagrammet nedenfor viser typiske tall for rekkevidde for strømningsmålertypene dekket ovenfor, gitt som forholdet mellom den høyeste og laveste strømningshastigheten instrumentet kan måle pålitelig. Et høyere forhold betyr at ett instrument kan håndtere et bredere spekter av driftsforhold uten å måtte endre størrelse eller bytte ut. Dette betyr mest for prosesser der strømningshastigheten svinger merkbart over en produksjonssyklus. Avlesning av avstandsevne sammen med nøyaktighet gir et mer fullstendig bilde av hvordan et instrument vil holde seg i det lange løp.

Coriolis massestrømsmålere tilbyr vanligvis gruppens bredeste rekkevidde, med tall som ofte er oppgitt så høyt som 100:1 , som passer med massemåling gjennom rørdeformasjon som holder seg stabil over et veldig bredt strømningsspenn. Elektromagnetiske og ultrasoniske strømningsmålere når vanligvis en turndown nær 50:1 , som gir stabile avlesninger over et bredt operasjonsvindu uten noen bevegelige deler involvert. Turbinstrømningsmålere sitter vanligvis rundt 20:1 , som er nok for mange generelle prosessjobber, men smalere enn elektromagnetiske eller ultralydalternativer. Vortex-meter lander vanligvis i nærheten 15:1 , begrenset av minimumshastigheten som er nødvendig for å holde et detekterbart virvelavstøtende signal i gang. Rotametre tilbyr vanligvis en turndown rundt 10:1 , greit for jevn strømningsovervåking, men mindre fleksibel der strømningshastighetene varierer mye. Åpningsplatemålere viser vanligvis den smaleste rekkevidden av de vanlige typene, ofte sitert rundt 4:1 , et direkte resultat av kvadratrotforholdet mellom trykkforskjell og strømningshastighet, som gjør at måleusikkerhet vokser raskt ved redusert strømning. Når en prosess forventes å løpe på tvers av et bredt spekter av strømningsforhold, kan valg av instrument med smal rekkevidde la måleren jobbe utenfor dens nøyaktige rekkevidde i lange perioder. På den annen side, å spesifisere langt mer rekkevidde enn en stabil applikasjon med smal rekkevidde faktisk trenger, øker vanligvis bare kostnader uten å gi reell fordel. Å matche avstandsevnen til hvordan prosessen faktisk oppfører seg, i stedet for å misligholde det tallet som er høyest, har en tendens til å gi den beste totalverdien. Dette er en grunn til at valg av strømningsmåler vanligvis gjøres sammen med en titt på historiske eller forventede strømningsdata for den aktuelle rørledningen.

(9) Diagram: Sammenligning av flere attributter av utvalgte strømningsmålertyper

Utover nøyaktighet og rekkevidde, former en håndfull andre kvaliteter hvor godt en strømningsmåler passer til en gitt installasjon. Radardiagrammet nedenfor sammenligner tre mye brukte typer, elektromagnetisk, virvel og ultralyd med klemme, på tvers av fem kvaliteter: nøyaktighet, medietilpasning, lavt trykktap, enkel vedlikehold og signalstabilitet. Hver kvalitet blir skåret på en relativ skala, og et større skyggelagt område peker på sterkere totalytelse på tvers av de fem viste dimensjonene. Dette diagrammet er ment å støtte en godt avrundet sammenligning i stedet for å krone én teknologi som det beste valget i enhver situasjon. De relative styrkene vist her bør alltid veies opp mot de spesifikke væske- og anleggsforholdene til det faktiske prosjektet.

Sammenligningen viser det elektromagnetiske strømningsmålere skårer sterkt på nøyaktighet og signalstabilitet, noe som passer til det enkle, lineære forholdet mellom indusert spenning og strømningshastighet, mens den skårer mer moderat på medietilpasning fordi væsken må være elektrisk ledende. Med ingenting som sitter inne i røret for å blokkere strømmen, scorer de også godt på lavt trykktap, og uten bevegelige deler hjelper de også med å score for enkel vedlikehold. Vortex strømningsmålere viser en jevnere spredning på alle fem kvaliteter, solide men ikke enestående i hver av dem, noe som gjenspeiler hvor bredt de gjelder for væsker, gasser og damp uten å være toppvalg i noen enkelt kategori. Den lille bløffkroppen inne i røret forårsaker noe trykktap, som viser seg som en moderat poengsum der. Clamp-on ultrasoniske strømningsmålere score spesielt godt på medietilpasning og lavt trykktap, siden montering på utsiden av røret betyr at sensoren aldri berører væsken og ingenting blokkerer strømningsbanen. Enkelhet ved vedlikehold passer også bra for ultralyddesign, siden det ikke er noen fuktet del å erstatte eller rense ut over tid. Når det er sagt, kan ultralydmålere miste noe signalstabilitet når væsken bærer med seg gassbobler eller mange faste partikler, siden det forstyrrer transitttiden eller Doppler-målingen. Denne avveiningen er en god illustrasjon på hvorfor ingen enkelt strømningsmålertype vinner i enhver situasjon; riktig teknologi avhenger av hvilken av disse egenskapene som betyr mest for en gitt rørledning, væske og driftsmiljø. Nettsteder som håndterer et bredt spekter av prosessvæsker, har ofte mer enn én strømningsmålerfamilie tilgjengelig av akkurat denne grunnen.

4. Hvor strømningsmålere brukes

Strømningsmålere dukker opp i nesten alle industrisektorer der en væske må måles, kontrolleres eller redegjøres for. Hvilken type som brukes i en gitt sektor kommer vanligvis ned til egenskapene til væsken, hvor nøyaktig avlesningen må være, og hvordan rørene er lagt ut. Tabellen nedenfor gir en rask referanse for vanlige bransjer og hvilke typer målinger de vanligvis trenger.

Kort sagt: Det disse sektorene deler er et behov for pålitelige strømningsdata på et spesifikt punkt i prosessen, enten det er for energiregnskap, prosesskontroll eller hygienisk produkthåndtering, og strømningsmålerfamilien som passer best til hver sektor følger vanligvis av hvor ledende, rene og trykksatte industriens væsker vanligvis er.

Diagram: Målestabilitet på tvers av strømningshastighetsområdet

En strømningsmåler sitter sjelden på én fast strømningshastighet i hele levetiden; strømningsforhold skifter vanligvis gjennom en produksjonssyklus. Linjediagrammet nedenfor viser hvordan målefeil endres når strømningshastigheten beveger seg fra 10 prosent opp til 100 prosent av full skala, og sammenligner en elektromagnetisk strømningsmåler med en differensialtrykkmåler med åpningsplate. Denne sammenligningen bringer den tidligere diskusjonen av måleprinsipper ned til en praktisk, synlig forskjell. Å se dette mønsteret hjelper til med å forklare hvorfor visse typer strømningsmåler blir valgt for applikasjoner der strømningshastigheter hopper rundt. Den horisontale aksen viser strømningshastigheten i prosent av instrumentets fullskalavurdering, og den vertikale aksen viser målefeil i prosent.

Diagrammet viser at elektromagnetisk strømningsmåler holder en ganske flat feillinje over hele strømningsområdet, og holder seg nær 0,5 prosent enten den kjører på 10 prosent eller 100 prosent av full skala. Denne stabiliteten kommer direkte fra det lineære forholdet mellom indusert spenning og væskehastighet, som ikke avhenger av kvadratet på strømningshastigheten. Den åpningsplatemåler , derimot, viser en klar økning i feil når strømningshastigheten synker og beveger seg fra rundt 1,0 prosent i full skala opp til omtrent 4,0 prosent ved 10 prosent av full skala. Dette kommer fra kvadratrotforholdet mellom trykkforskjell og strømningshastighet, som betyr at et lite trykksignal ved lav strømning blir til en relativt stor måleusikkerhet. For prosesser som kjører jevnt og trutt i nærheten av den designmessige strømningshastigheten, kan denne forskjellen ikke ha stor betydning i praksis, siden begge instrumenttypene kan yte godt innenfor et smalt driftsbånd. Men for prosesser med batch-sykluser, oppstarts- og nedleggelsessvingninger, eller sesongmessige behovsendringer, kan strømningshastigheten bruke mye tid godt under designpunktet, hvor gapet mellom disse to målemetodene blir mye mer merkbart. Dette er en praktisk grunn til at differensialtrykkmålere ofte er sammenkoblet med en bredere dimensjoneringsmargin, eller byttet ut med virvel-, ultralyd- eller elektromagnetiske alternativer, i applikasjoner der lavflytnøyaktighet virkelig teller. Ingeniører som gjennomgår historiske strømningsdata for en gitt rørledning kan bruke en sammenligning som denne for å bedømme om et differensialtrykkinstrument med lavere kostnader vil dekke behovene deres over hele driftsområdet, eller om ekstrakostnaden for en elektromagnetisk eller ultralydmåler er verdt det for jevn lavstrømsytelse.

5. Valgveiledning: Hva du bør vurdere når du velger en strømningsmåler

Å velge riktig strømningsmåler for en rørledning betyr å sjekke flere relaterte faktorer sammen, i stedet for å nullstille en enkelt spesifikasjon som nøyaktighet eller pris. Punktene nedenfor blir ofte gjennomgått under spesifikasjonen, vanligvis i omtrent den rekkefølgen som vises.

1. Mediekompatibilitet : bekreft om væsken er en væske, gass eller damp, om den leder elektrisitet, og om den bærer partikler, bobler eller etsende komponenter som kan påvirke sensormaterialene.
2. Nøyaktighet and repeatability needs : Finn ut om jobben innebærer varetektsoverføring, tett prosesskontroll eller generell overvåking, siden dette raskt begrenser feltet for passende måleprinsipper.
3. Strømningsområde og behov for nedgang: se på de forventede minimums- og maksimumsstrømningshastighetene over hele driftssyklusen, inkludert oppstart, avstengning og perioder utenfor peak, for å bekrefte rekkevidden som kreves.
4. Installasjonsplass og rette rørstrekninger: sjekk tilgjengelig oppstrøms og nedstrøms rett rørlengde, monteringsorientering og om røret forblir fullt fylt under drift.
5. Trykktapstoleranse: finn ut om prosessen kan absorbere trykkfallet fra en in-line hindring, eller om en ikke-påtrengende design gir mer mening for å spare pumpeenergi.
6. Signalutgang og kommunikasjonsprotokoll: match instrumentets utgang, slik som 4-20mA, puls eller en digital protokoll, til hva det eksisterende kontrollsystemet kan håndtere.
7. Miljøforhold: ta hensyn til omgivelsestemperatur, vibrasjoner, elektromagnetisk interferens og enhver klassifisering av farlige områder som gjelder på installasjonsstedet.
8. Langsiktig vedlikeholdskapasitet: vurder tilgjengeligheten av teknisk støtte, reservedeler og kalibreringstjenester over instrumentets forventede levetid.

I praksis blir disse punktene sjelden evaluert ett om gangen, siden en produsent med bred instrumentbakgrunn kan hjelpe til med å stille opp flere av dem samtidig. Xinguo Group Co., Ltd. utvikler temperatur-, trykk-, nivå- og strømningsinstrumenter som en del av ett koordinert produktspekter, noe som betyr at valgveiledning, valg av sensormateriale og konfigurasjon av signalutgang kan gjennomgås sammen i stedet for som separate kjøpsbeslutninger. Grunnlagt i 1997 og med hovedkontor i Tianchang City, Anhui-provinsen, har Xinguo Group Co., Ltd. bygget en bred instrumenterings- og materialvirksomhet over mer enn to tiår, med et teknisk team som inkluderer senioringeniører og assistentingeniører som støtter produktutvikling og kvalitetskontroll på tvers av selskapets ulike produktlinjer. Denne typen sammenslåtte tilnærming, støttet av en etablert produksjonsbase, har en tendens til å hjelpe anlegg som kjører flere instrumenttyper langs en enkelt prosesslinje og foretrekker å holde signalprotokoller og kalibreringspraksis konsistente på tvers av instrumenteringen.

Kort sagt: mediekompatibilitet og nøyaktighetsbehov begrenser generelt feltet først, flytområde og installasjonsbegrensninger begrenser det ytterligere, og signalutgang, miljø og vedlikeholdsstøtte avrunder en spesifikasjon som passer både prosessen og anleggets langsiktige driftsbehov.

6. Sammenlignende oversikt over hovedtyper av strømningsmåler

Tabellen nedenfor trekker sammen driftsprinsippet, typisk nøyaktighet, rekkevidde, trykktapoppførsel og medieegnethet for strømningsmålertypene som dekkes på denne siden. Den er ment som en hurtigreferanse for tidlig screening, før en mer detaljert teknisk gjennomgang foretas for en spesifikk rørledning og væske.

Som tabellen viser, kommer ingen enkelt strømningsmålertype ut på toppen i hver kolonne samtidig, noe som understreker hovedpoenget på denne siden: valg av instrument avhenger av hvilken kombinasjon av nøyaktighet, avstandsevne, trykktap og mediekompatibilitet som betyr mest for den aktuelle prosessen. Steder som håndterer flere væsketyper og prosessforhold har vanligvis mer enn én strømningsmålerfamilie tilgjengelig for å dekke disse ulike behovene.

7. Installasjons- og vedlikeholdsveiledning

(1) Installasjonspraksis

God installasjon har en direkte effekt på strømningsmålerens nøyaktighet, uansett underliggende måleprinsipp. De fleste strømningsmålere trenger et minimum rett rørløp før og etter sensoren slik at væskens hastighetsprofil kan sette seg ned før den måles, og dette kravet er vanligvis strengere for turbin- og åpningsplater enn for elektromagnetiske eller ultralydtyper. Røret bør holde seg fullt fylt ved målepunktet, siden et delvis fylt rør slipper inn luftlommer som kaster avlesningen for de fleste strømningsmålertyper. Riktig jording betyr mye for elektromagnetiske strømningsmålere, siden strø elektriske strømmer i rørledningen ellers kan forstyrre det lille induserte spenningssignalet. Vibrasjonsisolering og sikker montering bidrar til å beskytte virvel- og turbinsensorer mot mekanisk påkjenning som kan påvirke kalibreringen deres over tid.

(2) Rutinemessig vedlikehold

Rutinemessig vedlikehold varierer etter type strømningsmåler, men inkluderer vanligvis periodiske kontroller av eventuelle fuktede komponenter, verifisering av null- og spankalibrering og rengjøring av overflater som berører prosessvæsken. Turbin- og rotameterdesign drar nytte av regelmessige kontroller av deres bevegelige deler, siden mekanisk slitasje er hovedårsaken til nøyaktighetsdrift i disse designene over tid. Elektromagnetiske, vortex- og klemme-ultralydstrømmålere, hvorav ingen har bevegelige deler i den fuktede banen, trenger generelt mindre mekanisk vedlikehold, selv om elektrodetilsmussing i elektromagnetiske målere og transduserkobling i ultralydmålere fortsatt er verdt å sjekke etter en tidsplan. Differensialtrykkinstrumenter bør ha sine impulslinjer kontrollert med jevne mellomrom for blokkering eller lekkasjer, siden disse linjene direkte påvirker trykksignalet som når senderen.

(3) Feilsøkingsindikatorer

Et plutselig eller gradvis misforhold mellom strømningsmåleravlesningen og kjente prosessfakta, for eksempel endring av tanknivå eller en batchmengde, er ofte det første tegnet på at noe er av. Signalstøy eller ustabilitet peker vanligvis på medført luft, kavitasjon eller elektromagnetisk interferens fra utstyr i nærheten, mens en jevn, men feil avlesning kan peke på sensorforurensning, kalibreringsdrift eller en delvis blokkert strømningsbane. Kontroll av installasjonsforholdene mot den originale designen er vanligvis det første feilsøkingstrinnet før du berører noen kalibreringsinnstillinger.

Kort sagt: god installasjon forhindrer mange nøyaktighetsproblemer før de starter, rutinemessig inspeksjon fanger opp slitasje eller begroing tidlig, og en klar feilsøkingsrekkefølge, kontroll av installasjonen før du berører kalibrering, løser vanligvis leseproblemer raskere.

8. Ofte stilte spørsmål

Hva er forskjellen mellom nøyaktighet og repeterbarhet i en strømningsmåler?

Nøyaktighet er hvor tett en strømningsmåleravlesning samsvarer med den sanne strømningsverdien, vanligvis gitt som en prosentandel av avlesningen eller av full skala. Repeterbarhet er hvor konsekvent instrumentet gir den samme avlesningen under uendrede forhold, uten nødvendigvis å si hvor nær den avlesningen er den sanne verdien. Et instrument kan vise høy repeterbarhet mens det fortsatt har en kalibreringsforskyvning som påvirker dens totale nøyaktighet.

Kan en enkelt strømningsmålertype brukes for både væsker og gasser?

Noen strømningsmålertyper, inkludert vortex og visse differensialtrykkdesigner, kan brukes for både væsker og gasser, selv om dimensjonering og kalibrering varierer mellom de to. Andre, som for eksempel elektromagnetiske strømningsmålere, fungerer kun med elektrisk ledende væsker og kan ikke brukes til gassmåling. Det er verdt å sjekke produsentens spesifikasjon for den tiltenkte væsken før du avslutter et valg.

Hvor ofte bør en strømningsmåler rekalibreres eller inspiseres?

Rekalibreringsintervaller avhenger av strømningsmålertypen, væsken som måles og hvor kritisk applikasjonen er, med mange industrianlegg som følger en tidsplan som varierer fra årlig til noen få år. Søknader om varetektsoverføring eller forskriftsrapportering følger vanligvis en hyppigere inspeksjonsplan enn generelle prosessovervåkingspunkter. Å se på den historiske kalibreringsdriften for en spesifikk instrumentmodell kan bidra til å sette et fornuftig intervall for et gitt sted.

Hvorfor har lengden på rett rør før en strømningsmåler betydning?

Bend, ventiler og andre rørdeler forstyrrer væskens hastighetsprofil, og skaper turbulens eller ujevnheter som kan fortsette et stykke nedstrøms. De fleste strømningsmålere er kalibrert under forutsetning av en stabil, jevn hastighetsprofil på punktet der de måler, så for lite rett rør før eller etter måleren kan introdusere feil selv når selve instrumentet fungerer som det skal.

Hva forårsaker signalustabilitet i strømningsmålingssystemer?

Signalustabilitet kommer ofte fra medførte luft- eller gassbobler i væskedrift, kavitasjon nær ventiler eller pumper, elektromagnetisk interferens fra nærliggende motorer eller frekvensomformere, eller mekanisk vibrasjon som påvirker sensoren. Å fastsette den eksakte årsaken betyr vanligvis å sjekke installasjonsforholdene, prosessdriftsparametere og det elektriske miljøet rundt instrumentet.

Produserer Xinguo Group Co., Ltd. strømningsmålere for spesifikke industrielle krav?

Xinguo Group Co., Ltd. utvikler og produserer strømningsinstrumenter sammen med temperatur-, trykk- og nivåinstrumentering, og støtter prosessindustrier inkludert kraft, petrokjemi, metallurgi og vannbehandling. Med røtter tilbake til 1997 og en produksjonsbase i Tianchang City, Anhui-provinsen, produserer selskapet også kabler, ventiler og relatert automasjonsutstyr som brukes på tvers av de samme bransjene. Dette brede produktutvalget gjør at strømningsmålingsbehov kan gjennomgås sammen med relaterte instrumenteringskrav innenfor samme ingeniørprosess, noe som kan være nyttig for anlegg som koordinerer flere instrumenttyper på tvers av et enkelt prosjekt.
