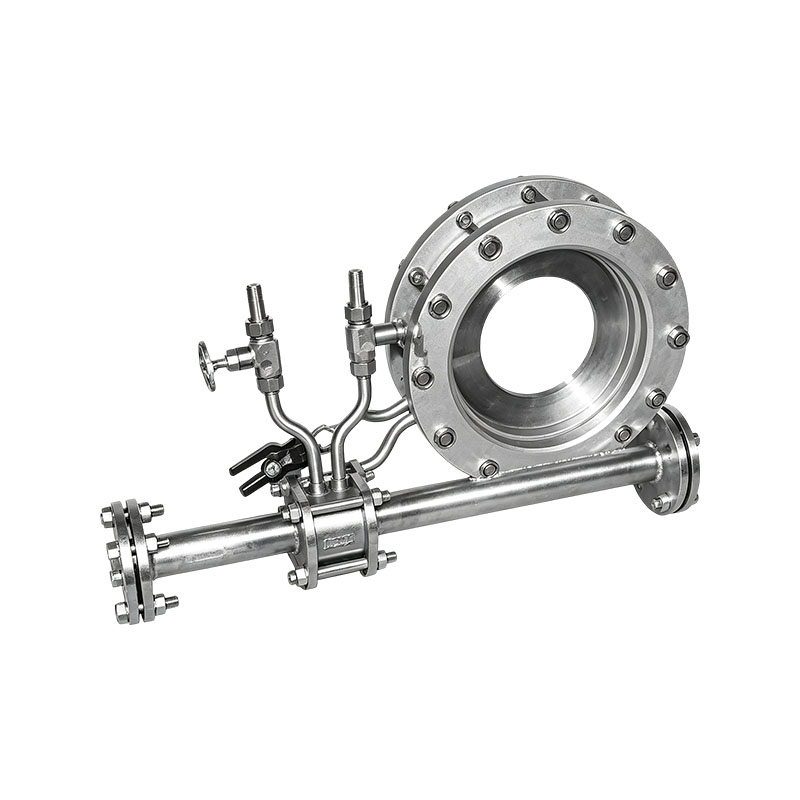

Orifice-strømningsmålerne er differensialtrykkstrømningsmålere, som representerer de mest historisk etablerte strømningsmålingsenhetene i industriell produksjon. De viser forskjellige typer, moden teknologi og omfattende bruksområder.
Produktfunksjoner:
1. Enkel struktur, enkel installasjon, pålitelig drift, lave kostnader og en viss grad av nøyaktighet
Kan oppfylle kravene til industriell produksjon.
2. Med en lang historie, rike og pålitelige eksperimentelle data, og standardisert design og prosessering
Den internasjonale standarden for standard strupeanordninger (åpningsplater, dyser og Venturi) er
ISO 5167, og den har blitt revidert flere ganger. Så lenge strupekomponentene er designet og behandlet i henhold til standardene,
Reell strømningskalibrering er nødvendig for å bestemme usikkerhetsområdet.
3. Standard åpningsplaten er egnet for en diameter på 50~3000 mm, med en β på 0,2~0,75.
4. Standarddysen er egnet for en diameter på 50~500mm, med en β på 0,2~0,8.
5. Munnstykket med lang hals er egnet for en diameter på 50- 630 mm, med en β på 0,2-0,8.
6. Mekanisk bearbeiding av et Venturi-rør med en diameter på 50- 250 mm og en β-verdi på 0,2-0,75.
7. Grovsveiset jernplate med en Venturi-rørdiameter på 200-1200 mm og en β-verdi på 0,2-0,70.
8. Diameteren på det grovstøpte Venturi-røret er 100- 800 mm, med en β-verdi på 0,2-0,75.
9. Diameteren på Venturi-dysen er 65- 500 mm, med en β-verdi på 0,316-0,775.
10. 1/4 rund hullplatediameter ≤ 500 mm, β er 0,245~0,6.
11. Diameteren på den koniske populasjonsåpningsplaten er ≤ 500 mm, og β er 0,1~0,316.
12. Diameteren på platen med dobbel åpning er 40-100 mm, og β er 0,2-0,75.
13. Diameteren på småhullsplaten er mindre enn 50 mm, og β er 0,2~0,75.
14. Diameteren på den skjulte småhullsplaten er ≤ 50 mm, og β er 0,2~0,75.
15. Diameteren på høytrykkslinseåpningsplaten er ≤ 250 mm, og β er 0,2~0,75.
16. Den brede kantåpningsplaten har en diameter på 50-400 mm og en β på 0,2-0,75. 17. Diameteren på den sirkulære perforerte platen er 50- 2000 mm, med en β-verdi på 0,1-0,8.
18. Eksentrisk åpningsplate med en diameter på 100-1000 mm og en β på 0,46-0,84.
19. Endeåpningsplaten (dysen) har en diameter på 100-1000 mm og en β på 0,46-0,84.
20. Trykkområdet til strupeanordningen ovenfor er 0~42MPa, og temperaturen bestemmes av materialet.
21. Skjult dobbelt Venturi-rør, nominell diameter på rørledningen med sirkulær seksjon: DN=300mm~6000mm, bredde x høyde på rektangulær seksjonsrørledning: BxH (mm)=300x300~6000x6000, og andre geometriske overflaterørledninger med samme nominelle diameter DN og varierende høyde. Nominelt trykk: PN ≤ 2,5 MPa, bestemt av arbeidstemperatur og materiale; differensialtrykkverdi: (0~100) kPa, gjentatt målefeil (stabilitet): ± 10Pa.
22. Vingevindmåleren er spesielt egnet for måling av luftstrøm av stor kaliber, med stabil måling, høy følsomhet, trykktapforskyvning og høy nøyaktighet.
23. Utformingen av vindmåleenheten inkluderer et grensesnitt for omvendt blåsing og en støvutslippsenhet, som er fordelaktig for produktvedlikehold og øker produktproduksjonen
Pålitelighet.
24. Avansert og sofistikert prosesserings- og testteknologi forbedrer produktets nøyaktighet og stabilitet betraktelig.
25. Voksne strupekomponenter er integrert med avansert elektronisk teknologi for å skape en intelligent integrert strømningsmålingsenhet med strømningsdisplay på stedet og flere signalutganger (4-20mA, puls, med HART-protokoll).
26. Kretsdesign med lav effekt reduserer energiforbruket, øker systemets stabilitet og pålitelighet. Det integrerte systemet har batteristrømforsyning og et eksternt 24VDC-valg, som er praktisk for installasjon og bruk.
Hoved salgsargumenter:
1. Standardisering er moden og krever ikke faktisk strømningskalibrering: den samsvarer med GB/T2624 og ISO5167 standarder. Standard strupekomponenter kan brukes direkte til måling etter å ha blitt behandlet i henhold til spesifikasjoner, som støtter handelsoppgjør og målingssporbarhet.
2. Ingen bevegelige deler, holdbar og stabil: rene mekaniske strupekomponenter, ingen roterende/følende elementer, motstand mot høy temperatur og høy trykk, pålitelig langsiktig drift, lang levetid, lite grunnleggende vedlikehold.
3. Bredt utvalg av mediumtilpasninger: Den kan måle gasser, damper og væsker, støtte enfasevæsker, og noen modeller kan tilpasse seg skitne medier som inneholder små mengder urenheter. Rørdiameterdekningen er omfattende.
4. Lav totalkostnad, fleksibel matching: enkel struktur, økonomisk kostnad, kan matches med alle merker av differensialtrykksender; Flere typer som åpningsplate, dyse, Venturi, V-cone, etc. kan velges i henhold til arbeidsforholdene.
Applikasjonsindustri:
1. Kraftindustri: Kraftverkskjele damp, primær/sekundær luft, sirkulerende vann, naturgass energimåling og energiforbruksregnskap.
2. Petrokjemisk industri: prosessråmateriale væske, høytrykks prosessgass, damp, raffinering av rørledningsstrømningsovervåking, materialforhold, måling av handel overlevering.
3. Metallurgisk industri: strømningsdeteksjon av masovnsgass, omformer røykgass, kjølevann, trykkluft, ovns tilstandskontroll og energistatistikk.
4. Oppvarming/kommunal energi: måling av damp-, varmtvanns- og naturgassrørledninger i varmenettet, lading for oppvarming, og balansering av rørledningsstrøm.
