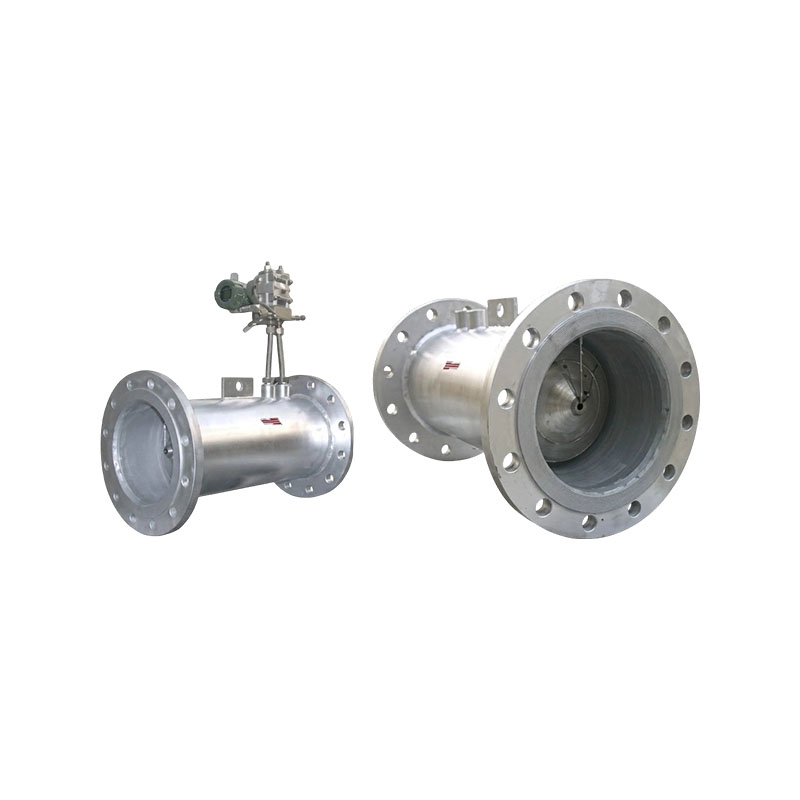

XG-V-serien V-notch strømningsmålere

XG-V Series V-notch Flow Meters er differensialtrykkinstrument som måler væskestrøm inne i et rør basert på lovene om bevaring av masse og energi. Den bruker innovativt en V-formet kjegle opphengt i midten av rørledningen som et strupeelement, som har de unike fordelene med selvoppretting og selvrensing. Det er en ny type instrument med et bredt spekter av bruksområder.

Produktfunksjoner:
1. Den selvrensende funksjonen til XG-V kjeglestrømningsmåleren bremser strømningshastigheten i midten av rørledningen og akselererer strømningshastigheten nær rørveggen når væsken passerer gjennom den V-formede kjeglen, noe som gjør det vanskelig for skitt å sette seg på strupeelementet, noe som er gunstig for nøyaktig og stabil måling.
2. XG-V kjeglestrømningsmåleren har en selvkorrigerende funksjon. Den V-formede kjeglen, som kan bremse strømningshastigheten i midten av rørledningen og akselerere strømningshastigheten nær rørveggen, forbedrer effektivt fordelingen av væskestrømningshastigheten, oppnår selvretting og forkorter lengden på de fremre og bakre rette rørene. Så lenge den når frem til 0-3DN og bak 0-1DN, kan den brukes.
3. God slitestyrke, god langtidsstabilitet og høy repeterbarhet.
4. Den spesielle strukturen har lavt trykktap, med trykktap som varierer fra 1/3 til 1/5 av åpningsplaten. Rekkeviddeforholdet er 10:1 (spesielt opptil 30:1).
5. Den spesielle strukturen er egnet for måling av lavt statisk trykk og lav strømningshastighet.
6. På grunn av den unike strukturen til den koniske strømningsmåleren, brukes den ofte som blander i mange tilfeller.
7. Egnet for arbeidstemperaturer opp til 850 ° C og trykk opp til 42 MPa. Hvis det brukes spesielle materialer, er rekkevidden enda høyere.
8. For brukerens bekvemmelighet har selskapets XG-V kjeglestrømningsmåler både integrerte og delte strukturer.
9. Vårt firmas patenterte plug-in XG-V kjeglestrømningsmålersystem løser problemet med de høye kostnadene ved bruk av V-kjeglesensorer for store diametre, beholder fordelene med V-kjeglemåling, utvider bruksfeltet til V-kjeglestrømningsmålere kraftig og løser problemet med lite differensialtrykk i rørledninger med stor diameter, noe som gjør måling upraktisk. Har god økonomi, aktualitet og stabilitet.
10. Den intelligente integrerte V-cone flowmeteren tar i bruk avansert kretsdesign, kraftige funksjoner, lavt strømforbruk, en stor LCD-skjerm for flytinformasjon og avansert internminne for å sikre datasikkerhet.
11. Det integrerte V-cone flowmeter-systemet kan drives av batterier og ekstern 24VDC, gir ut 4-20 mA og pulssignaler, og har HART-protokollen.

Hoved salgsargumenter:
1. Krav til kort rett rørseksjon: Utstyrt med strømningsfeltutrettingseffekt, er det kun nødvendig med 0-3D oppstrøms og 0-1D nedstrøms rette rørseksjoner. Den kan også installeres og brukes til renovering på stedet og trange rørledningsrom, noe som reduserer byggekostnadene.
2. Egnet for skitne og komplekse medier: Den ringformede strupestrukturen har en selvblåsende og selvrensende effekt, som gjør det vanskelig for støv å samle seg og blokkere. Den kan måle gass-, væske- og dampmedier som inneholder urenheter, er utsatt for avleiring og har høy viskositet.
3. Stabil og pålitelig måling: Ingen bevegelige deler, god repeterbarhet, slitestyrke, liten langsiktig nøyaktighetsdempning, stabil måling under høye og lave strømningsforhold, bredt spekterforhold.
4. Lite trykktap: Sammenlignet med strupeanordninger for åpningsplater har den lavere trykktap, sparer systemets energiforbruk og er egnet for store rørdiametre og kontinuerlige uavbrutt produksjonsforhold.

Applikasjonsindustri:
1. Petroleums- og naturgassindustri: prosessmåling og handelsoppgjør av råolje, raffinert olje, naturgass og olje- og gassmedier som inneholder urenheter.
2. Kjemisk og petrokjemisk industri: strømningsovervåking av prosessgasser, damp, korrosive medier, slurry og lett krystalliserbare væsker.
3. Elektrisk kraft og termisk kraftindustri: strømningsmåling av kjeledamp, matevann, kondensat, gass, røykgass, etc., i termiske kraftverk og sentraliserte oppvarmingsprosjekter.
4. Metallurgisk industri: Strømningsdeteksjon av industrielle medier som masovnsgass, koksovnsgass, sirkulerende vann, trykkluft og slurry.
