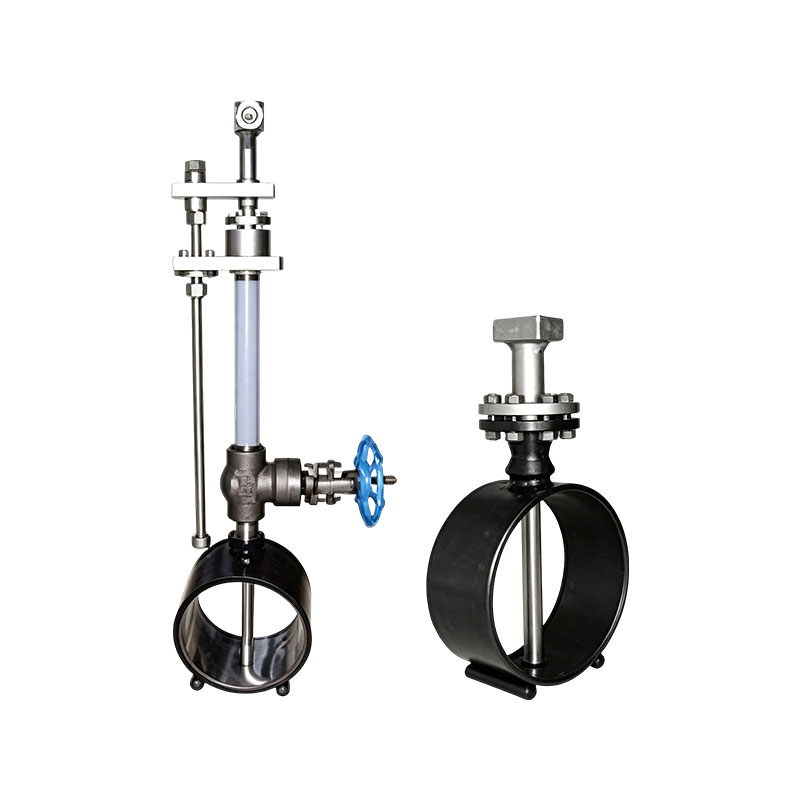

XG-DRB Dilbar flowmåler

XG-DRB Dearbar uniform strømningsmåler er en ny type plug-in strømningsmåler som bruker differensialtrykkprinsippet for strømningsmåling og følger Bernoulli-ligningen: Q=KxCx rot DP. Den er for tiden internasjonalt anerkjent som den mest nøyaktige, repeterbare og pålitelige strømningsmåleren for engangsstrømdeteksjon. Den enkle strukturen, enkel montering og demontering, lavt trykktap og lave kostnader ved bruk og vedlikehold gjør den til en energibesparende og økonomisk strømningsmåler verdt å markedsføre og bruke. Spesielt når det gjelder rørledninger med en diameter større enn 200 millimeter, er fordelene med den gjennomsnittlige rørstrømningsmåleren mer åpenbare. Mye brukt i bransjer som kraft, metallurgi og petrokjemikalier.

Arbeidsprinsipp:
XG-DRB Dearbar konstanthastighetsstrømningsmåler måler strømning gjennom differensialtrykket som genereres før og etter dens unike følersonde. Når væske strømmer gjennom sonden, genereres et høytrykksfordelingsområde foran, som er litt høyere enn det statiske trykket i rørledningen. I følge Bernoulli-likningsprinsippet øker væskens hastighet når den strømmer gjennom sonden, og et lavtrykksfordelingsområde produseres på baksiden av sonden, hvor trykket er litt lavere enn det statiske trykket i rørledningen. Etter at differensialtrykkfluidet strømmer gjennom sonden, vises virvler på begge sider av sonden, og et delvis vakuum genereres på baksiden av sonden. Gjennomsnittlig høytrykk i høytrykksområdet overføres til det positive trykkkammeret til differensialtrykkinstrumentet gjennom sondens høytrykksrør; Det gjennomsnittlige lavtrykket i lavtrykksområdet overføres til undertrykkskammeret til differensialtrykkinstrumentet gjennom sondens lavtrykksrør. Differansetrykkinstrumentet måler forskjellen mellom gjennomsnittlig høytrykk og gjennomsnittlig lavtrykk, og etter en kvadratrotberegning reflekterer det størrelsen på væskens gjennomsnittlige strømningshastighet. Den gjennomsnittlige strømningshastigheten er proporsjonal med strømningshastigheten og kan deretter brukes til å beregne volumstrømningshastigheten eller massestrømningshastigheten til væsken i rørledningen.

Produktfunksjoner:
1. Multiple applikasjonsmedier og bredt måleområde. Egnet for forskjellige væsker (gass, væske, damp), med diametre fra 38 mm til 15 000 mm, et maksimalt trykk på 40 MPa og en maksimal temperatur på 550 ° C eller høyere. Ved behov kan den også garantere ± 0,1 %, spesielt egnet for industriell prosesskontroll;
2. Enkel struktur og lett vekt;
3. Enkel å installere og demontere, lav pris, og kan installeres og vedlikeholdes online;
4. Lave krav til rette rørseksjoner. Kravet til lengden på den rette rørseksjonen er relativt lav sammenlignet med åpningsplaten, vanligvis omtrent 10 til 25 ganger diameteren;
5. Lavt trykktap og betydelig energibesparelse. Det uopprettelige trykktapet er 2 % til 15 % av signaltrykktapet, som er bare en tiendedel av det ugjenopprettelige trykktapet til vanlig brukte åpningsmålere. Den årlige driftskostnaden er 1/40 til 1/50 av åpningsplaten;
6. Konstant væskekoeffisient (K), stabilt målesignal og små fluktuasjoner;
7. Høy nøyaktighet og god langsiktig stabilitet;
8. Selve sondetrykkmålingen er anti-blokkerende, og sonden er utformet med en enkeltdelt dobbelthulroms struktur med høy styrke;
9. Vennlig menneske-maskin-grensesnitt, 360-graders roterbart LCD-målerhode; Den kan vise øyeblikkelig strømningshastighet, kumulativ strømningshastighet, søylediagramprosent, etc.

Hovedbruksområder:
1. Måling av primær- og sekundærluft i kraftverk
2. Måling av masovnsgass;
3. Måling av etan, etylen, naturgass, etc;
4. Måling av gass, nitrogen, oksygen, etc;
5. Trykkluftmåling:
6. Måling av mettet damp, høy- og lavtrykksdamp:
7. Måling av springvann, sirkulerende vann, etc.
