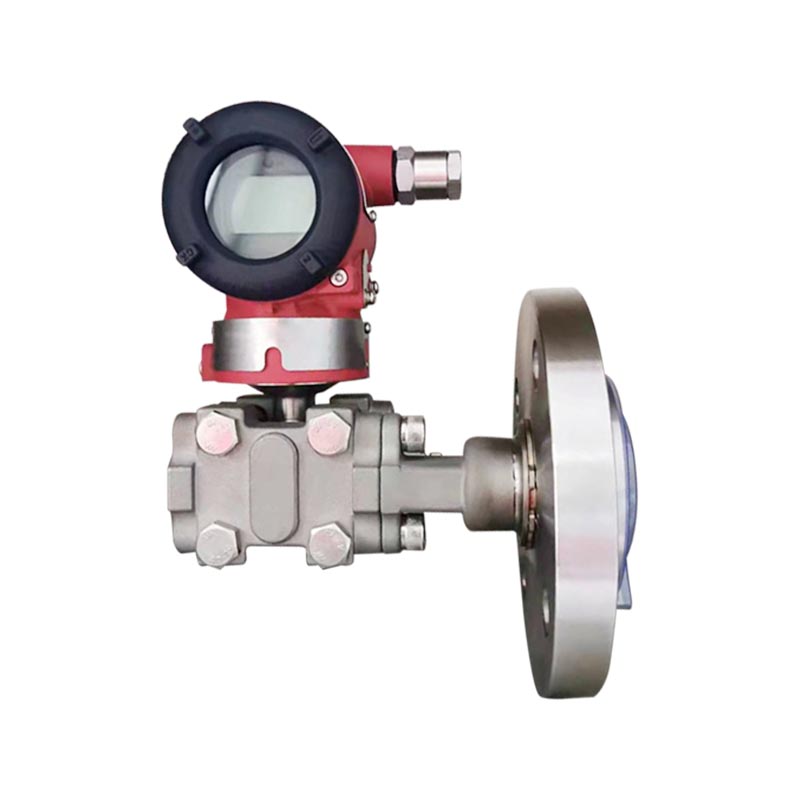

XG3051LT Differensialtrykk væskenivåtransmitter

Q1: Hva er forskjellen mellom XG3051LT og XG3051DP?
A: XG3051DP er en vanlig differensialtrykktransmitter som krever en ekstern trykkledning; XG3051LT er en enkeltflens ekstern væskenivåtransmisjonstype, utstyrt med en isolasjonsflensmembran og krever ikke trykkrør. Den er egnet for måling av væskenivåer i viskøse, krystallinske og lett tilstoppede medier, men ikke egnet for strømningsmåling.

Q2: Hva er årsaken til unøyaktig væskenivåmåling og store svingninger?
A: ① Flensmembranen er dekket av materialansamling og avskalering; ② Silikonoljefyllingssystemet opplever overoppheting og negativt trykk, noe som fører til fordampning av silikonolje; ③ Innstillingsfeil for områdemigrering; ④ Tettheten til tankmediet har endret seg. Prioriter å sjekke arbeidstilstanden til flensmembranen, og kalibrer deretter nullpunktet og området på nytt.

Q3: Hvordan velge plug-in membran og flat flens?
A: Mediet er tilbøyelig til å sette seg og henge på veggen. Velg en innsettbar membran for å unngå at membranen dekkes av sediment på tankveggen; Mediet er rent og fritt for sediment, og en flat flens kan velges.

Q4: Hvilke medier kan ikke brukes direkte med 316L-film?
A: Under forhold med høyt kloridionmedium, sterk syre og alkali, og sterk korrosjon, vil 316L korrodere og krever valg av Hastelloy C-, Monel- eller tantalfilmark; Arbeidsforhold ved høye temperaturer krever bekreftelse av temperaturmotstandsnivået til påfyllingsvæsken.

Instruksjoner for tilkobling av lavtrykkssiden

1/2-NPT elliptisk flens i rustfritt stål (kode 1)		1. Trykkkammerflens
		2. O-ring tetning
		3. NPT 1/2 elliptisk flenstilkobling
		4. Bolt
M20x1,5 T-kontakt i rustfritt stål (kode 2)		1. Trykkkammerflens
		2. M20×1,5 T-formet utvendig gjenget beslag
		3. Bolt
		4. O-ring
		5. M20×1,5 mutter
		6. Trykk innføringsrør

Måleparametere: Differensialtrykk, væskenivå

Minimumsspennvidden til differensialtrykknivåtransmitteren skal være den største verdien av minimumsspennene i Tabell 1 og Tabell 2. Det justerte spennvidden skal ikke være mindre enn dette minstespennet.
Maksimal spennvidde for nivåtransmitteren skal være den minste verdien mellom maksimal spennvidde på senderkroppen og merketrykket til nivåflensen.

Utgangssignal
2-leder, 4–20 mA DC HART-utgang, digital kommunikasjon; HART-protokollen er lagt over 4–20 mA DC-signalet.
Utgangssignalgrenser: Imin = 3,9 mA, Imax = 20,5 mA

Dempningskonstanten til forsterkerkomponenten er 0,1 s. Tidskonstanten til sensoren og nivåflensen varierer fra 0,2 til 2 s, avhengig av sensorspennet, nedtrekksforholdet, lengden på kapillærrøret og viskositeten til påfyllingsvæsken.
Ekstra justerbar tidskonstant: 0,1 ~ 60 s.

Nivåflenstransmitteren kan monteres direkte i enhver posisjon.
Den optimale installasjonsbetingelsen er å holde prosessflensens akse vertikal. Ethvert posisjonsavvik vil forårsake et korrigerbart nullskifte. Elektronikkhuset kan roteres opptil 360°, og settskruer kan feste det i alle posisjoner.

Miljøforhold

Prosessmiddelgrense temperaturgrense
Middels temperatur: -30~180°C

Merknader:
(1) Ytelsesnivå A: Under testing forblir ytelsen normal innenfor grensene for tekniske spesifikasjoner.
(2) Ytelsesnivå B: Under testing kan funksjon eller ytelse bli midlertidig forringet eller tapt, men den kan gjenopprettes automatisk. Den faktiske driftsstatusen, lagrede og andre data forblir uendret.

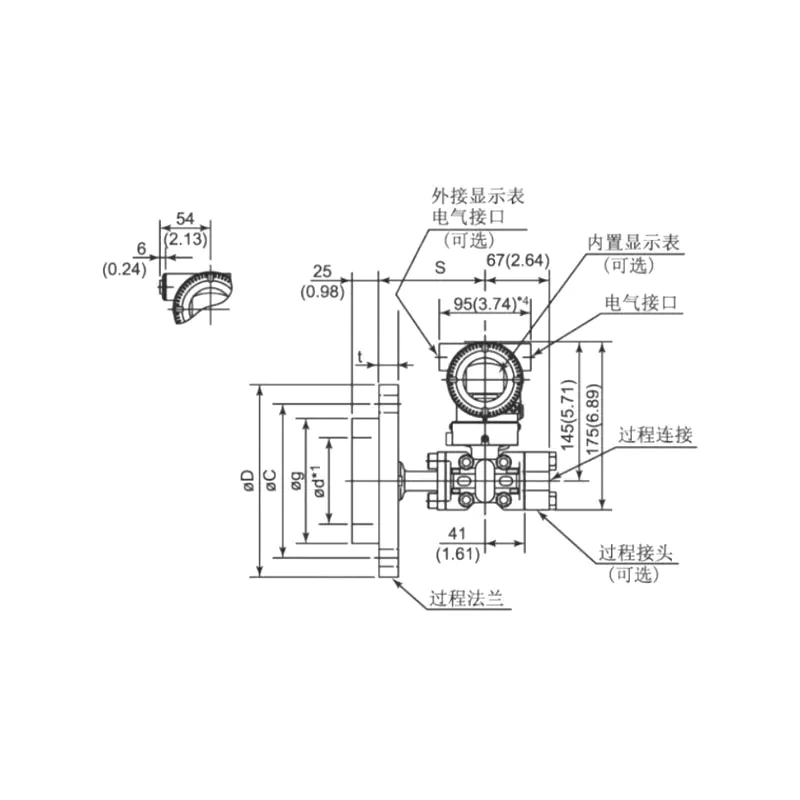

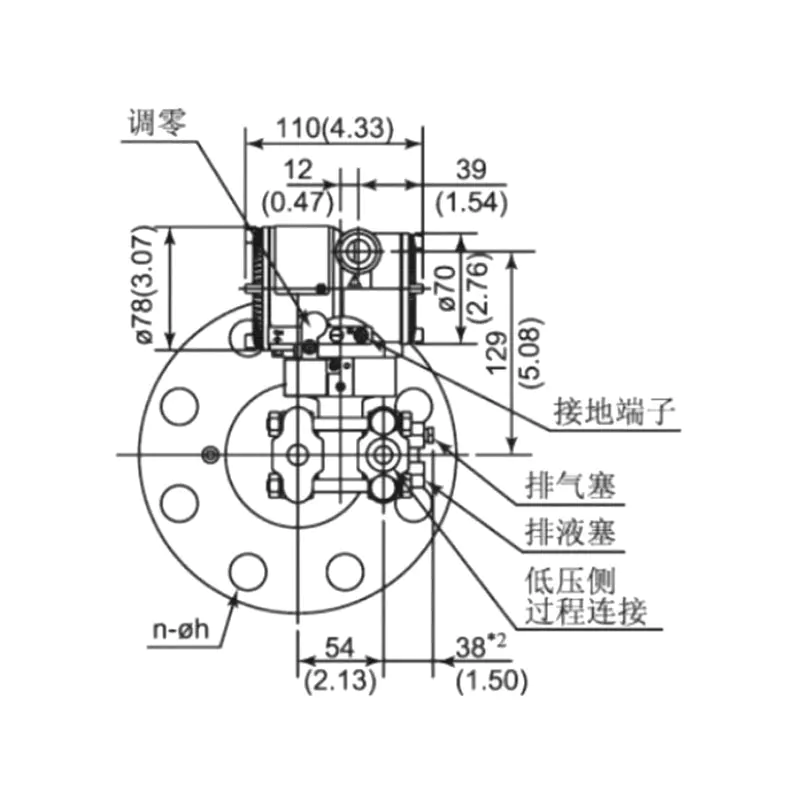

Dimensjoner

Flat flens	Flat flens

Merk: Brukere kan eventuelt installere bolter og muttere.

Figur 5: Elektrisk tilkoblingsdiagram

Merk: Hurtiggrensesnittfunksjonen tilsvarer signalterminalen.
