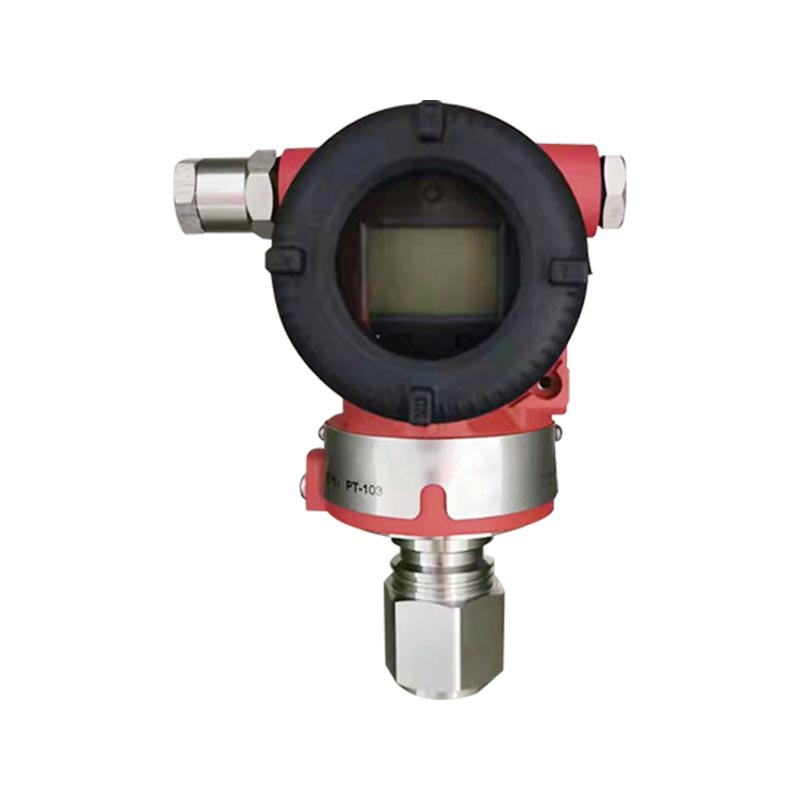

XG3051T Differensialtrykk/absolutt trykktransmitter

Produktintroduksjon:
XG3051T er en intelligent direktekoblet trykktransmitter i 3051T-serien, tilgjengelig i to typer: manometertrykk og absolutt trykk; Vedtar kapasitiv sensing, 316L diafragma, 4-20mA HART-utgang, 24VDC strømforsyning, nøyaktighet 0,075-0,15% FS, valgfri LCD, støtter lokal/manuell kalibrering, eksplosjonssikkert skall, IP65-beskyttelse, bred rekkevidde installert for trykkstabilitet, støtprosessstabilitet, direkte, langsiktig ikke behov for rørledninger.

Hovedapplikasjoner:
Mål trykket til gasser, væsker og damper; Brukes i petrokjemiske, kjemiske, kraft-, metallurgi-, vannbehandlings- og olje- og gassrørledningsnettverk; den absolutte trykktypen er egnet for vakuum, negativt trykk, destillasjon og destillasjonsforhold; manometertrykket brukes til å overvåke trykket i vanlige rørledninger og tankområder og er koblet til DCS/PLC-kontrollsystemer.

Kontakt oss
PREV：XG3051T Differensialtrykk/absolutt trykk fjernsenderNESTE：Ingen neste artikkel
FAQ Ytelsesspesifikasjoner Funksjonelle spesifikasjoner Installasjon Prosesstilkoblingsinstruksjoner Fysiske spesifikasjoner
Q1: Hvordan skille mellom XG3051T manometertrykk og absolutt trykkmodeller, og kan de brukes om hverandre?
A: Manometertrykket er basert på det lokale atmosfæriske trykket, og det absolutte trykket er basert på absolutt vakuum. Maskinvarebelgene er forskjellige og kan ikke byttes direkte; den absolutte trykktypen foretrekkes for vakuumarbeidsforhold, mens manometertrykktypen foretrekkes for vanlig rørledningstrykk.

Q2: Utgangssignalet er 4-20mA. Støtter den HART-protokollen?
A: XG3051T leveres som standard med 4-20mA HART, som kan justeres manuelt for parametere, eller et lokalt LCD-hode kan velges for å vise trykkverdier lokalt.

Q3: Kan mediet komme i direkte kontakt med sendermembranen, og hvilket materiale er det i kontakt med?
A: Det direkte forbindelsesstrukturmediet kommer i direkte kontakt med membranen, og standardmembranen er 316L rustfritt stål; Sterke etsende medier krever forhåndsbekreftelse av driftsforhold og valg av spesielle membranmaterialer.

Q4: Hva er de vanlige årsakene til senderutgangsfeil og numerisk hopp?
A: Først, sjekk om 24V-strømforsyningen er normal og om det er noen løse koblinger i ledningene; For det andre, undersøk virkningen og blokkeringen av prosessmedier; Tilbakestill og kalibrer med HART-kontrolleren igjen, og kontroller rekkeviddeinnstillingen for eventuelle abnormiteter.

Q5: Hvilke miljøer på stedet og eksplosjonssikre nivåer er XG3051T egnet for?
A: Beskyttelsesnivå IP65, støtter eksplosjonssikkert valg; Egnet for petrokjemisk, kjemisk, vannbehandling, kraft og andre applikasjoner på stedet; Unngå høye temperaturer som overskrider området og sterke vibrasjonsmiljøer, og middels temperatur bør ikke overskride produktspesifikasjonsområdet.

Referansenøyaktighet for justeringsområde
(Inkludert nullbasert linearitet, hysterese og repeterbarhet)±0,075 %Hvis TD＞10 (TD = Maximum Range / Justert Range), så:±(0,0075 × TD)%

Effekt på omgivelsestemperatur
Områdekode Total effekt ved -20℃ ~ 65℃
B/L ±(0,30×TD 0,20)%×Spann
Andre ±(0,20×TD 0,10)%×Spann
Områdekode Total effekt ved -40 ℃ ~ -20 ℃ og 65 ℃ ~ 85 ℃
B/L ±(0,30×TD 0,20)%×Spann
Andre ±(0,20×TD 0,10)%×Spann

Effekt over rekkevidde
±0,075 % x spennvidde

Langsiktig stabilitet

Områdekode Effekt (drift)
B/L ±0,2 %×Span / 1 år
Andre ±0,1 %×Span / 1 år


Strømforsyningseffekt
±0,001%/10V (12~42V DC), ubetydelig

Rekkevidde og måleområde (XG3051T-Gauge Pressure)
Områdekode Type kPa bar
B Rekkevidde 0,6-6 6~60 mbar
Spenn -6~6 -60~60 mbar
C Rekkevidde 2~40 0,02~0,4
Spenn -40-40 -0,4~0,4
D Rekkevidde 2,5-250 0,025~2,5
Spenn -100~250 -1~2,5
F Rekkevidde 30-3000 0,3-30
Spenn -100~3000 -1~30
G Rekkevidde 0,1~10 MPa 1~100
Spenn -0,1~10 MPa -1~100
H Rekkevidde 0,21~21 MPa 2,1~210
Spenn -0,1~21 MPa -1~210
I Rekkevidde 0,4~40 MPa 4~400
Spenn -0,1~40 MPa -1~400
J Rekkevidde 0,6-60 MPa 6~600
Spenn -0,1~60 MPa -1~600


Rekkevidde and Measureme nt-område (XG3051T- Absolutt trykk）

Områdekode Type kPa bar
L Rekkevidde 2~40 0,02~0,4
Spenn 0~40 0~0,4
M Rekkevidde 2,5-250 0,025~2,5
Spenn 0~250 0~2,5
O Rekkevidde 30-3000 0,3-30
Spenn 0~3000 0~30
Vare Beskrivelse
Rekkevidde Limits Kan justeres vilkårlig innenfor øvre og nedre grenser for området. Det anbefales å velge rekkeviddekoden med lavest mulig turndown-forhold for å optimere ytelsesegenskapene.
Nullinnstilling Null og spenn kan justeres til en hvilken som helst verdi innenfor måleområdet spesifisert i tabellen, forutsatt at: Kalibrert spenn ≥ Minimum spenn.
Effekt for monteringsposisjon Endring av monteringsposisjon parallelt med membranoverflaten vil ikke forårsake nulldrift. For monteringsposisjonsavvik over 90° i forhold til membranoverflaten: Område C viser nulldrift ＜0,25kPa; andre områder viser nulldrift ＜0,15kPa. All nulldrift kan korrigeres ved nullpunktsjustering. Ingen spenneffekt.
Utgang 2-leder, 4-20mA DC. Valgfri HART digital kommunikasjon. Lineær eller kvadratrotutgang kan velges.
Utgang signal limits: Imin=3.9 mA, Imax=20.5 mA
Alarmstrøm Lav alarm (minimum): 3,7mA
Høy alarm (maksimum): 21mA
Ingen-alarmmodus (hold): Hold gyldig gjeldende verdi før feil
Fabrikkstandardalarm: Høyalarmmodus
Responstid Forsterker demping konstant: 0,1s; Sensorens tidskonstant: 0,1–1,6 s (avhenger av rekkevidde og nedtrekksforhold). Ekstra justerbar tidskonstant: 0,1-60s.
Oppvarmingstid ＜15s
Omgivelsestemperatur −40~85°C
−20~65°C (med LCD og FKM tetningsring)
Lagrings-/transporttemperatur −50~85°C
−40~85°C (with LCD)
Trykkgrenser Fra vakuum opp til maksimal rekkevidde.


Overbelastningsgrense:

Rekkevidde 6 kPa 40 kPa 250 kPa 3 MPa
Kode (B) (C/L) (D/M) (F/O)
Overbelastningsgrense 0,2 MPa 1 MPa 4 MPa 16 MPa
Rekkevidde 10 MPa 21 MPa 40 MPa 60 MPa
Kode (H) (jeg) (jeg) (K)
Overbelastningsgrense 20 MPa 50 MPa 50 MPa 70 MPa


Elektromagnetisk kompatibilitet (EMC)
Se neste side, EMC-vedlegg'

Strømforsyning og belastningsforhold
Strømforsyningsspenningen er 24V,R ≤ (Us-12V)/Imax k
hvor Imax=23 mA
Maksimal strømforsyningsspenning: 42VDC
Belastningsområde for digital kommunikasjon: 230~600Ω

Elektrisk tilkobling
M20×1,5 kabelgjennomføring; terminaler egnet for 0,5~2,5mm² ledere.

Prosess tilkobling

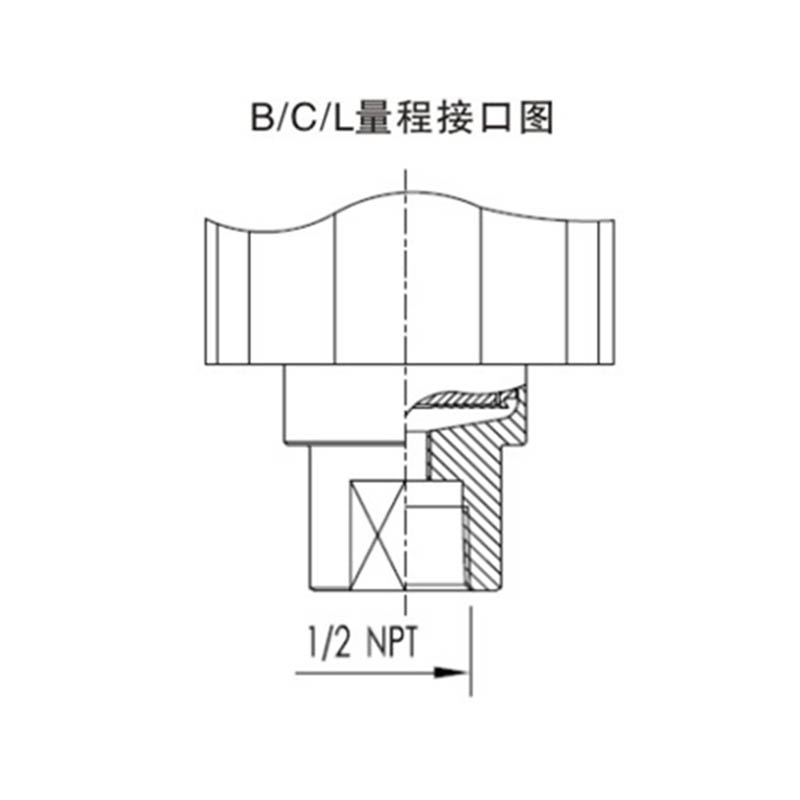

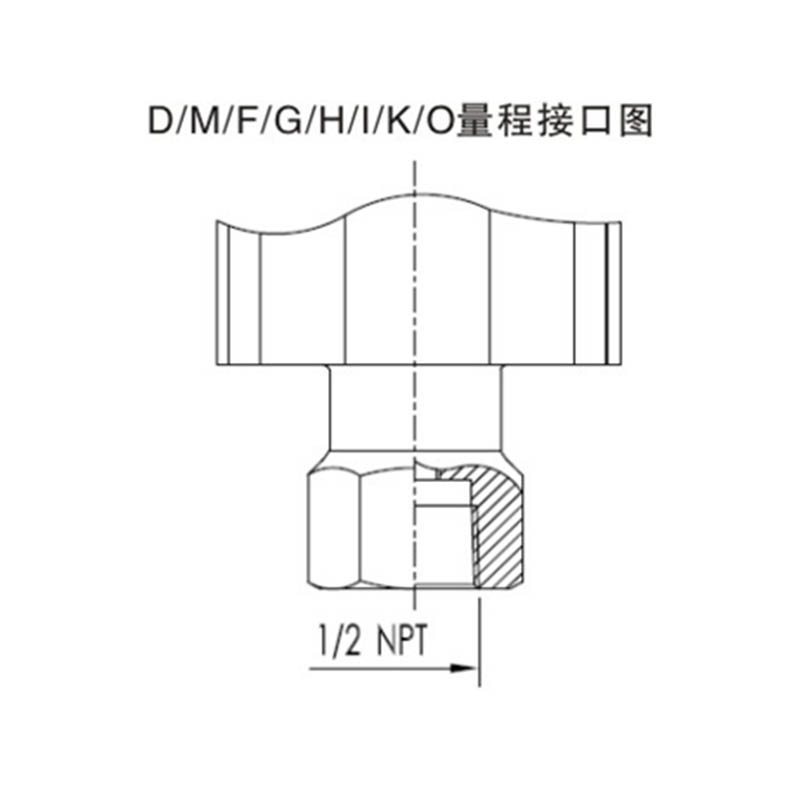

Standard prosesstilkobling: NPT 1/2 innvendig gjenge. Adaptere tilgjengelig for NPT 1/2, G1/2, M20×1,5 utvendig gjenge og KF16 vakuumport.

Beskrivelse av prosesstilkobling (kode 1)
Standardformat (kode 1)
100064-Mjut 100054-1-6F2j
Form for avledet grensesnitt
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Modell- og spesifikasjonskodetabell

Valg av 3051T trykktransmitter
1 G Måletrykk
A Absolutt press
2 Nøyaktighet Utgang
U Grunnleggende feil ±0,04 % 4-20mA med HART-kommunikasjon
B Grunnleggende feil ±0,075 % 4-20mA med HART-kommunikasjon
A Grunnleggende feil ±0,05 % 4-20mA med HART-kommunikasjon
C Grunnleggende feil ±0,01 % 4-20mA med HART-kommunikasjon
N 4-20mA analog utgang
3 Måletrykk
B 0-0,6 kPa ~ 6kPa / (0-60 ~ 600 mmH₂O) / (0-6 ~ 60 mbar)
C 0-2kPa ~ 40kPa / (0-200 ~ 4000 mmH₂O) / (0-20 ~ 400 mbar)
D 0-2,5 kPa ~ 250 kPa / (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
F 0-30kPa ~ 3MPa / (0-3 ~ 300 mH₂O) / (0-0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bar)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Kun absolutt press
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Kun absolutt press
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bar). Kun absolutt press
4 Membranmateriale / fyllingsvæske
A 316L rustfritt stål/silikonolje
B 316L rustfritt stål / fluorolje
C Hastelloy C / silikonolje
D Hastelloy C / fluorolje
5 Prosess tilkobling
1 1/2" NPT innvendig gjenge

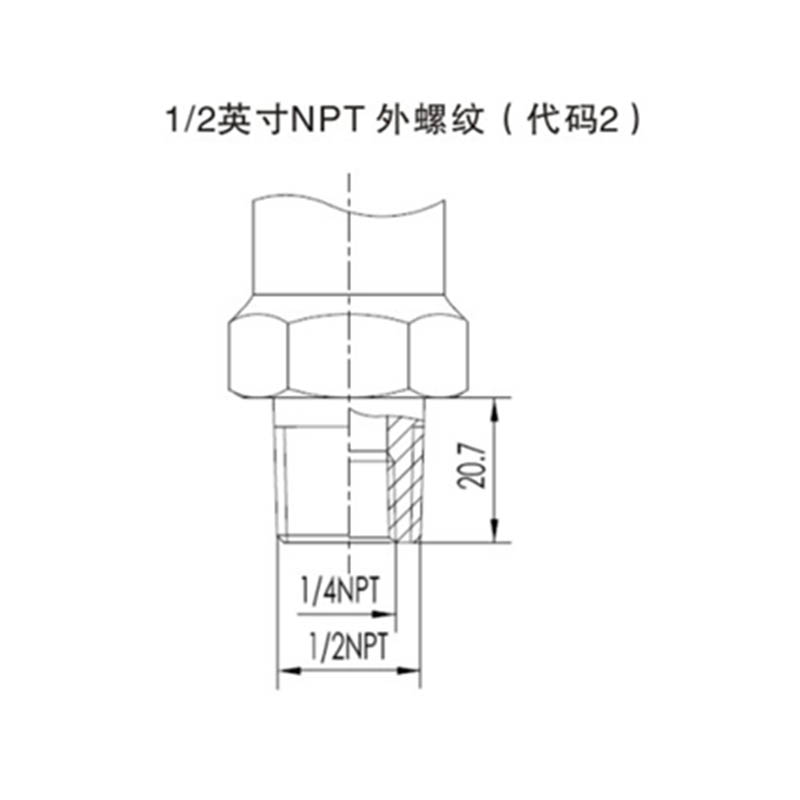

2 1/2" NPT utvendig gjenge (med 1/4" NPT innvendig)

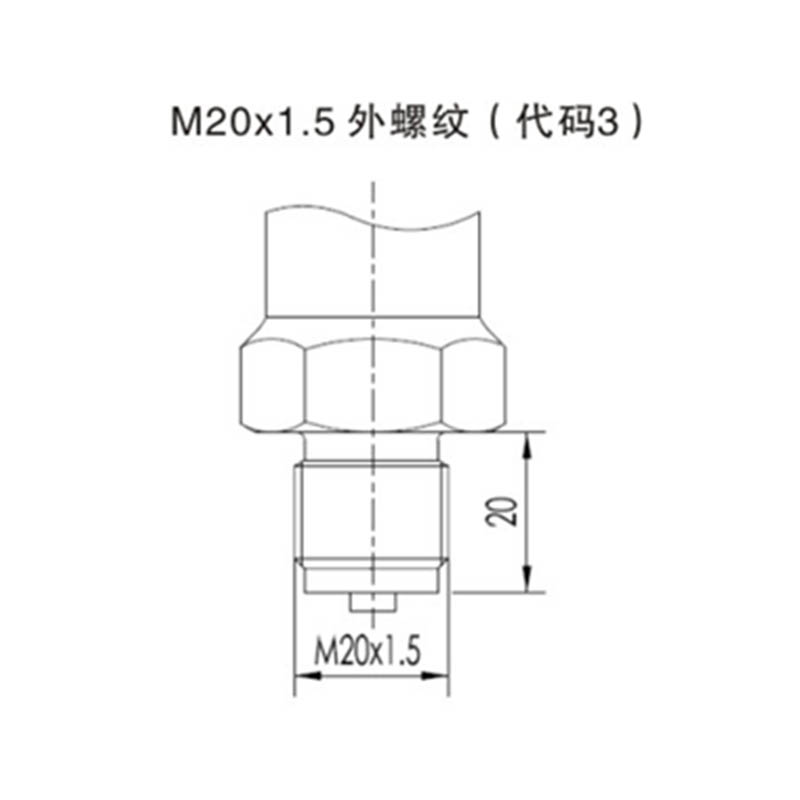

3 M20×1,5 utvendig gjenge

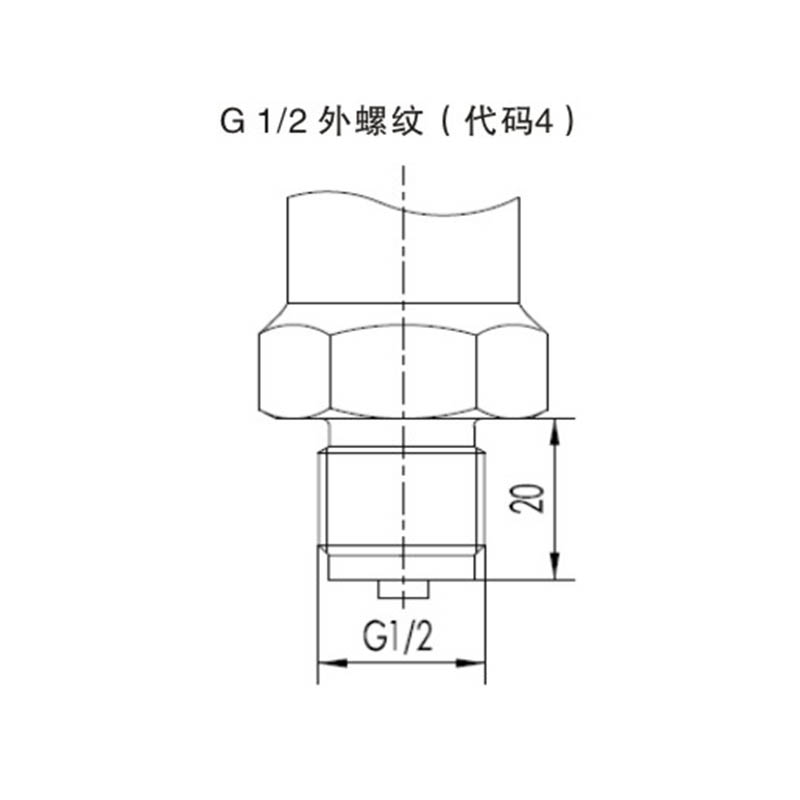

4 G1/2 utvendig gjenge

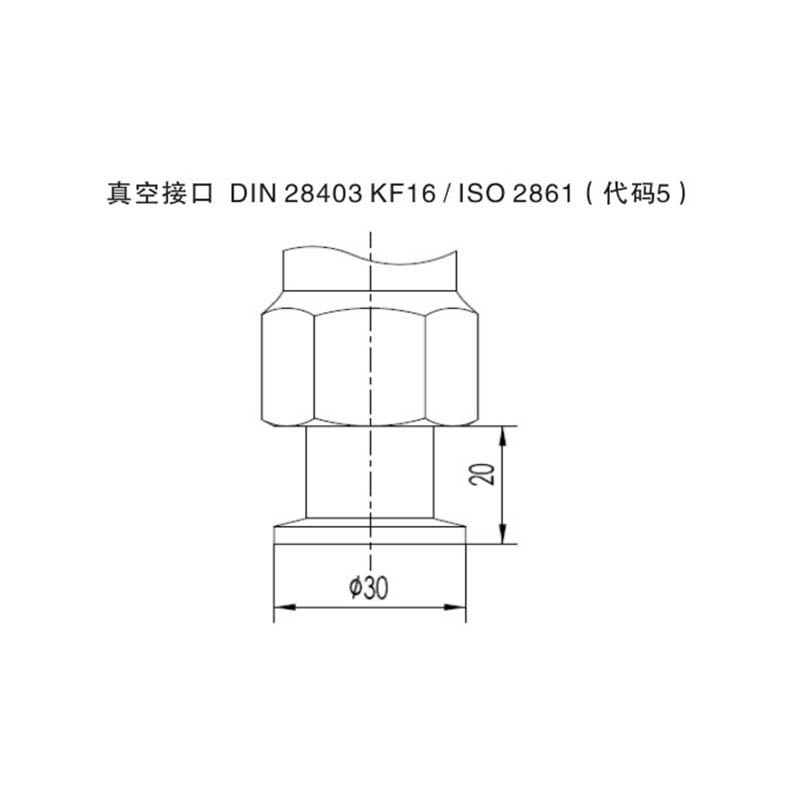

5 Vakuumtilkobling DIN 28403 KF16 / ISO 2861

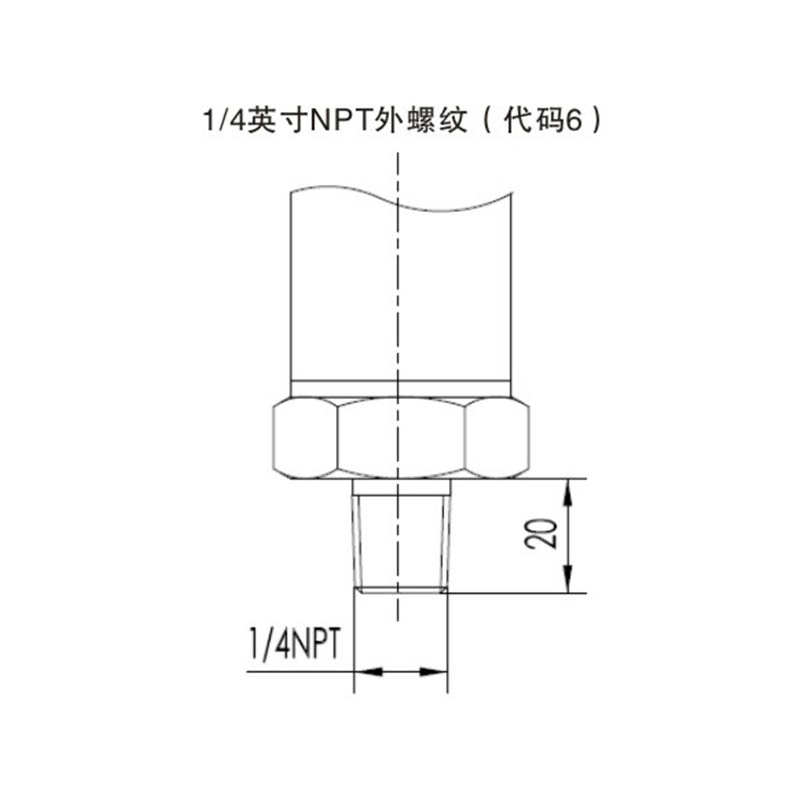

6 1/4" NPT utvendig gjenge
6 Spesialfunksjon
N Ingen
P Lynbeskyttelse
O Oljefri behandling (for oksygenmåling: fluoroljefylling, FKM tetningsring, <6 MPa, <60 °C)
7 Monteringsbrakett
N Ingen
1 Rustfritt stål
2 Galvanisert karbonstål
8 Skjerm
N Ingen visning
2 LCD med bakgrunnsbelysning (−20 °C)
3 OLED-skjerm (−40 °C)
9 Eksplosjonssikker behandling
N Standard versjon
A Egensikkerhetstype, NEPSI
D Flammesikker type, NEPSI (unntatt flammesikker kabelgjennomføring)
10 Ytterligere alternativer
D Flammesikker kabelinnføringsenhet
E Kabelinnføringsenhet for økt sikkerhet
V Lavspent versjon
S Helt hus i rustfritt stål

Merk:
Merknad 1: Områdekoder som tilsvarer XG3051T-grensesnittet; områdekoder som tilsvarer XG3051T-versjonen med absolutt trykk.
Merknad 2: Vakuumtilkoblingen DIN 28403 KF16 / ISO 2861 gjelder kun for områder innenfor 2,5 bar.

Vare Beskrivelse
Materialer Membran: 316L rustfritt stål, Hastelloy C
Prosesskobling: 316L rustfritt stål
Påfyllingsvæske: Silikonolje
Senderhus: Aluminiumslegering med epoksyharpiksbelegg
Hustetningsring: Nitrilgummi (NBR)
Navneskilt: 304 rustfritt stål
Vekt 1,6 kg (uten LCD, monteringsbrakett og prosesstilkobling)
Kapslingsbeskyttelsesvurdering IP67


Tidsplan for elektromagnetisk kompatibilitet

Nei. Testelement Grunnleggende standard Testtilstand Ytelsesnivå
1 Utstrålt utslipp (kapsling) GB/T 9254-2008 Tabell 5 30 MHz~1000 MHz Pass
2 Ledet utslipp (DC Power Port) GB/T 9254-2008 Tabell 1 0,15 MHz ~ 30 MHz Pass
3 ESD-immunitet GB/T 17626.2-2006 4 kV (kontakt) / 8 kV (luft) B
4 RF elektromagnetisk feltimmunitet GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Magnetisk feltimmunitet for strømfrekvens GB/T 17626.8-2006 30 A/m A
6 Elektrisk rask forbigående / burst immunitet GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Surge immunitet GB/T 17626.5-2008 1 kV (linje-til-linje) / 2 kV (linje-til-jord) (1,2/50 µs) B
8 RF-feltindusert ledet forstyrrelsesimmunitet GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Merk:
(1) Ytelsesnivå A: Normal ytelse opprettholdes innenfor grensene for tekniske spesifikasjoner under testing.
(2) Ytelsesnivå B: Midlertidig forringelse eller tap av funksjon/ytelse kan oppstå under testing, med selvgjenoppretting. Faktiske driftsforhold, minne og data forblir uendret.
