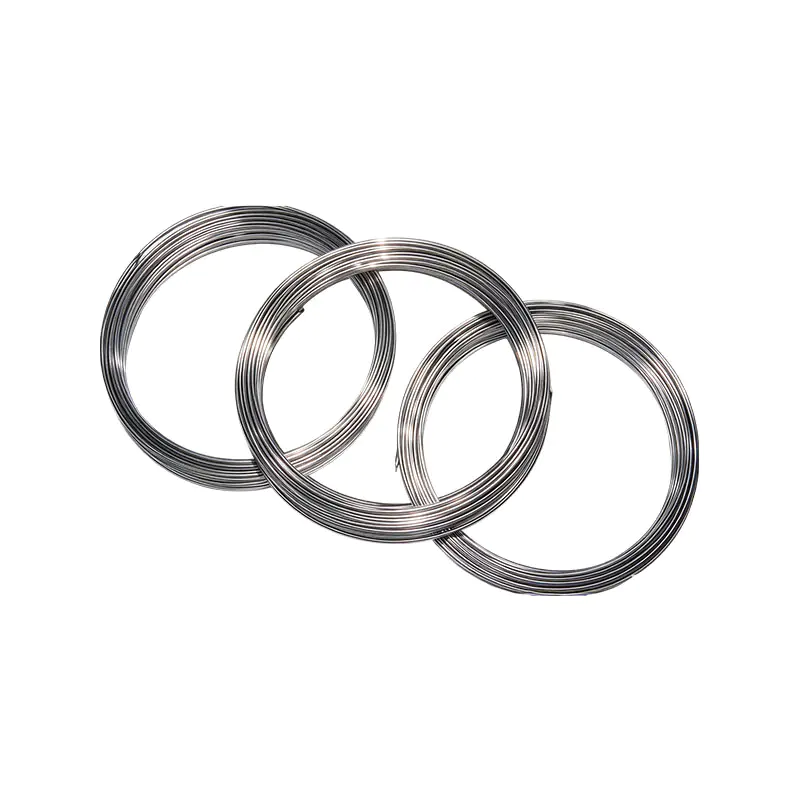

Pansret termoelementkabel

Pansret termoelementkabel, ofte kjent som pansret ledning eller internasjonalt, som en uorganisk isolasjon termoelementkabel, er en solid helhet laget av et rustfritt stålbeskyttelsesrør, magnesiumoksidisolasjonspulver og termoelementtrådmateriale, kombinert og komprimert i form. Den har fordelene med trykkmotstand, jordskjelvmotstand, fleksibilitet, miniatyrisering og rask termisk responstid. Det er kjernematerialet for produksjon av pansrede termoelementer.

Produktfordeler:
1. Følsom termisk respons og bredt temperaturmåleområde
Liten termisk treghet, rask temperaturfølende hastighet, kan dekke høye og lave temperaturområder, stabil termoelektrisk potensialutgang, og kan raskt fange opp temperaturendringer i arbeidsforhold.
2. Høy mekanisk styrke, bøybar og enkel å installere
Det pansrede metallskallet er motstandsdyktig mot vibrasjoner og støt, og kan bøye seg moderat, noe som gjør det egnet for små utstyrsplasser og komplekse ledningsinstallasjoner på stedet.
3. God beskyttende forsegling og sterk miljøtilpasningsevne
Mineralisolasjonsstrukturen er tett, fuktsikker, støvtett og antioksidant, med pålitelig isolasjonsytelse, og kan fungere i lang tid i tøffe industrielle miljøer som støv og høye temperaturer.

Hoved salgsargumenter:
1. Bredt temperaturmåleområde og rask responshastighet
Liten termisk treghet, sensitiv temperaturføling, i stand til å måle både høye og lave temperaturer, stabil termoelektrisk potensialutgang og sanntidstilbakemelding av temperaturendringer på stedet.
2. Fleksibel og vibrasjonsbestandig, med sterk installasjons-tilpasningsevne
Panserkroppen er bøybar, motstandsdyktig mot støt og vibrasjoner, og kan enkelt legges i små utstyrsrom og komplekse rørledningsplasser.
3. Tett isolasjonsbeskyttelse, høy holdbarhet
Mineralisolasjonsstrukturen har god tetningsytelse, fukt- og støvbestandighet, oksidasjonsmotstand og tåler tøffe industrielle miljøer, reduserer sannsynligheten for feil og forlenger levetiden.

Kontakt oss
PREV：Ingen tidligere artikkelNESTE：Pansret termistorkabel
FAQ Ytelsesspesifikasjoner

Q1: Hva er minimums bøyeradiuskravet for pansrede termoelementkabler?
A: Vanligvis bør bøyeradiusen ikke være mindre enn 5-7 ganger den ytre diameteren til rustningen. Den varme endesonden bør ikke bøyes så mye som mulig for å unngå intern ledningsbrudd og påvirke temperaturmålingen.

Q2: Kan pansrede termoelementer måle høytemperaturmedier direkte?
A: Den øvre grensen for temperaturmåling avhenger av kappematerialet og termoelementskalaen, og forskjellige modeller har forskjellig temperaturmotstand; Under ekstremt høye temperaturforhold er det nødvendig å verifisere spesifikasjonene og parametrene. Overskridelse av rekkevidden vil akselerere aldring og skade.

Q3: Hva er årsakene til at temperaturmålingssignalet hopper og unøyaktige verdier?
A: Vanlige årsaker inkluderer elektromagnetisk interferens, dårlig ledningskontakt og isolasjonslagskader forårsaket av fuktighet. Det anbefales å bruke en skjermet type for interferensmiljøer, med enkeltpunktjording av skjermingslaget, og for å kontrollere tettheten til ledningsklemmene.

Q4: Kan pansrede termoelementkabler forlenges og skjøtes for bruk?
A: Det anbefales ikke å koble direkte til og utvide etter ønske. Kompensasjonsledninger med samme delingsnummer skal brukes til forlengelse; Blanding av vanlige ledninger vil generere ekstra oppvarmingspotensial, og forårsake betydelige målefeil.

1.1 Produktnavn, modell, skalanummer, ytre rørmateriale og driftstemperatur er vist i Tabell 1-1.

Produktnavn Modelll Type termoelement Ytre kappemateriale Ytre diameter (mm) Maks driftstemp. (°C)
Pansret Chromel–Nisil termoelementkabel
Pansret Chromel–Nisil-Mg termoelementkabel 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1.0 500
1,5; 2.0 800
3,0; 4,0; 4,5; 5.0 900
6,0; 8.0 1100
Pansret Chromel–Nisil termoelementkabel
Pansret Chromel–Nisil-Mg termoelementkabel 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 600
3,0; 4,0; 4,5; 5.0 800
6,0; 8.0 800
Pansret Chromel–Constantan termoelementkabel KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 500
3,0; 4,0; 4,5; 5.0 600
6,0; 8.0 800
Pansret jern-konstantan termoelementkabel KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1,5; 2.0 400
3,0; 4,0; 4,5; 5.0 500
6,0; 8.0 750
Pansret kobber-konstantan termoelementkabel KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1,5; 2.0; 3.0
4,0; 4,5; 5.0 		300
300
6,0; 8.0 400
Pansret PtRh10–Pt termoelementkabel KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2,0; 3.0 900
Pansret PtRh13–Pt termoelementkabel KR R 4,0; 4.5 1000
5,0; 6,0; 8.0 1100
Pansret PtRh30–PtRh6 termoelementkabel KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4.5 1100
5,0; 6,0; 8.0 1200


Merk: Produkter laget av andre materialer og med ulik ytre diameter kan leveres etter samråd mellom leverandør og kunde.
1.2 Produktstandarder
1.2.1 Pansrede termoelementkabler i basismetall samsvarer med JB/T8205-1999 og GB/T18404-2001
1.2.2 Edelmetall-pansrede termoelementkabler samsvarer med JB/T 8909-1999
1.2.3 Pansrede Pt-Rh 30–Pt-Rh 8 termoelementkabler samsvarer med QB/T 2405-2004

1.3 Metode for utpeking av pansrede termoelementkabelmodeller:

KK 4 G30 φ5,0 I GB/T18404-2001
KK Modelll (KKKN, KEKJKTKS, KR, KB)
4 Antall kabler: Ikke spesifisert for to-kjerne; fire-kjerne er merket med "4"
G30 Beskyttelsesrørmateriale: 1Cr18Ni9Ti er merket med "B"
GH3039 er merket med "G39"
GH3030 er merket med "G30"
25Cr-20Ni er merket med "2520"
316L, 304
φ5.0 Kabelens ytre diameter (Φ0,5–8,0 mm)
I Toleranseklasse (Klasse I, II, III)
GB/T18404 Standard nummer
2001 Standard år

1.4 Produktdimensjoner og tillatte avvik skal være i samsvar med Tabell 1-2.

Ytre diameter og toleranse (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Veggtykkelse (mm) Min. Termoelement Wire Dia. (mm) Min. Isolasjonslagtykkelse (mm) Min. Veggtykkelse (mm) Min. Termoelement Wire Dia. (mm) Minimum termoelementtråddiameter (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Merk: Små justeringer av rørets veggtykkelse, termoelementtråddiameter og isolasjonstykkelse er tillatt for flerkjerners eller enkjerners pansrede termoelementkabler.

1.4 Termoelementets egenskaper og toleranser
For pansrede termoelementer produsert av pansrede termoelementkabler av forskjellige modeller, når referansekrysset er 0 °C, skal det termoelektriske potensialet være i samsvar med GB/T 16839.1-1997, "Termoelementer—Del 1: Kalibreringstabeller", og toleransene for ulike grader av T-3 skal være i samsvar med bestemmelsene i T-3.

Kategori Toleranseklasse Modelll Type Toleranse (°C) Temperaturområde (°C)
Base-metall pansret termoelementkabel I KK K ±1,5 °C eller ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C eller ±0,4 %t −40 ~ 350
II KK K ±2,5 °C eller ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C eller ±0,75 %t −40 ~ 400
III KK K ±2,5 °C eller ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C eller ±1,5 %t −200 ~ 40
Edelmetall pansret termoelementkabel II KS S ±1,5 °C eller ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3,0 °C eller ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25 %t 600 ~ 1200
III KB B ±4,0 °C eller ±0,5 %t 600 ~ 1200

Merk: t = absolutt verdi av den målte temperaturen (°C); "pt" angir standardkarakteren (vanlig).

1.5 Isolasjonsmotstand
Isolasjonsmotstand skal måles mellom partråder og mellom partråder og ytterkappen. For kabler med ytre diameter <1,5 mm skal påført spenning være 75 25 V DC; for kabler med ytre diameter >1,5 mm skal påført spenning være 500 50 V DC. Isolasjonsmotstanden per meter ved romtemperatur og ved forhøyede temperaturer skal være i samsvar med bestemmelsene i Tabell 1-4.

Testmiljø Modellls Min. Måling av lengde (m) Testtemperatur (°C) Min. Isolasjonsmotstand (MΩ/m)
Romtemp. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Høy temp. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Høy temp. KT 0.5 300 ± 15 500

Merk: Isolasjonsmaterialene til pansrede termoelementer og pansrede termoelementkabler har begrenset elektrisk ledningsevne; isolasjonsmotstanden avtar når kabellengden øker. Konduktiviteten per lengdeenhet er betegnet med Sm' (lik Q'·m'); for kabler eller termoelementer lengre enn 1 m, er isolasjonsmotstanden uttrykt i ·m eller MQ·m, med isolasjonsmotstanden omvendt proporsjonal med lengden; for de som er kortere enn 1 m, er det uttrykt i MQ·m.
